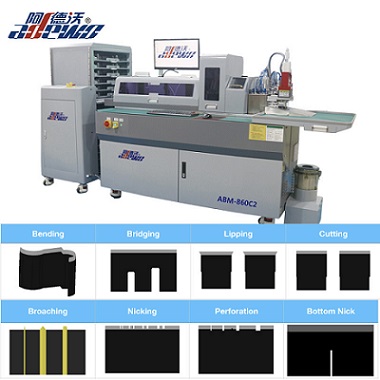

ABM-860C2 avtomatski upogibni stroj z visokim pravilom obdeluje različne vrste matric – od zabojev za pošiljanje iz valovitega kartona in zložljivih kartonov do vrhunske embalaže za cigarete in farmacevtskih kartonov. Ta upogibni stroj za rezalne plošče ponuja prilagodljive konfiguracije raztezanja in orodij, ki ustrezajo različnim zahtevam obdelave.
Optiomal Rule Thickness:
0,71,1,05,1,42 mmSupported Rule Height:
23,8-60 mmBasic Functions:
Upogibanje, previjanje, zarezovanje, striženje, rezanje kalupov, mostiček, ravni rezOptional Functions:
Perforacija, luknja, izrezana guba, spodnji zarezPregled izdelka
Samodejni krivilni stroj ABM-860C2 High Rule je celovita rešitev za izdelavo štanc, zasnovana za obdelavo jeklenih vodil z višinami od 23,8 mm do 60 mm. Zasnovan je tako, da izpolnjuje zahteve sodobnih delavnic za izdelavo kovčkov, ki se ukvarjajo z najrazličnejšimi vrstami naročil – od embalaže iz valovitega kartona in kartonskih matric do vrhunskih razstavnih napeljav in posebnih zložljivih škatel.
Za razliko od običajnih upogibnih strojev, ki se osredotočajo izključno na upogibanje, ABM‑860C2 združuje upogibanje in rezanje z več pomožnimi funkcijami izdelave v en sam proizvodni sistem. Ta integrirani pristop poenostavi celoten delovni tok obdelave pravil, zmanjša potrebo po ločenih strojih, zmanjša ravnanje z materialom in izboljša splošno učinkovitost proizvodnje.
Stroj je še posebej primeren za delavnice, ki pogosto preklapljajo med različnimi vrstami matric, debelinami ravnil in zahtevami glede obdelave. Njegova prilagodljivost operaterjem omogoča prehod z enega posla na drugega z minimalnim časom namestitve, zaradi česar je praktična izbira tako za kratka naročila po meri kot za večje proizvodne serije.
Ključne prednosti
1. Krivljenje in rezanje v enem

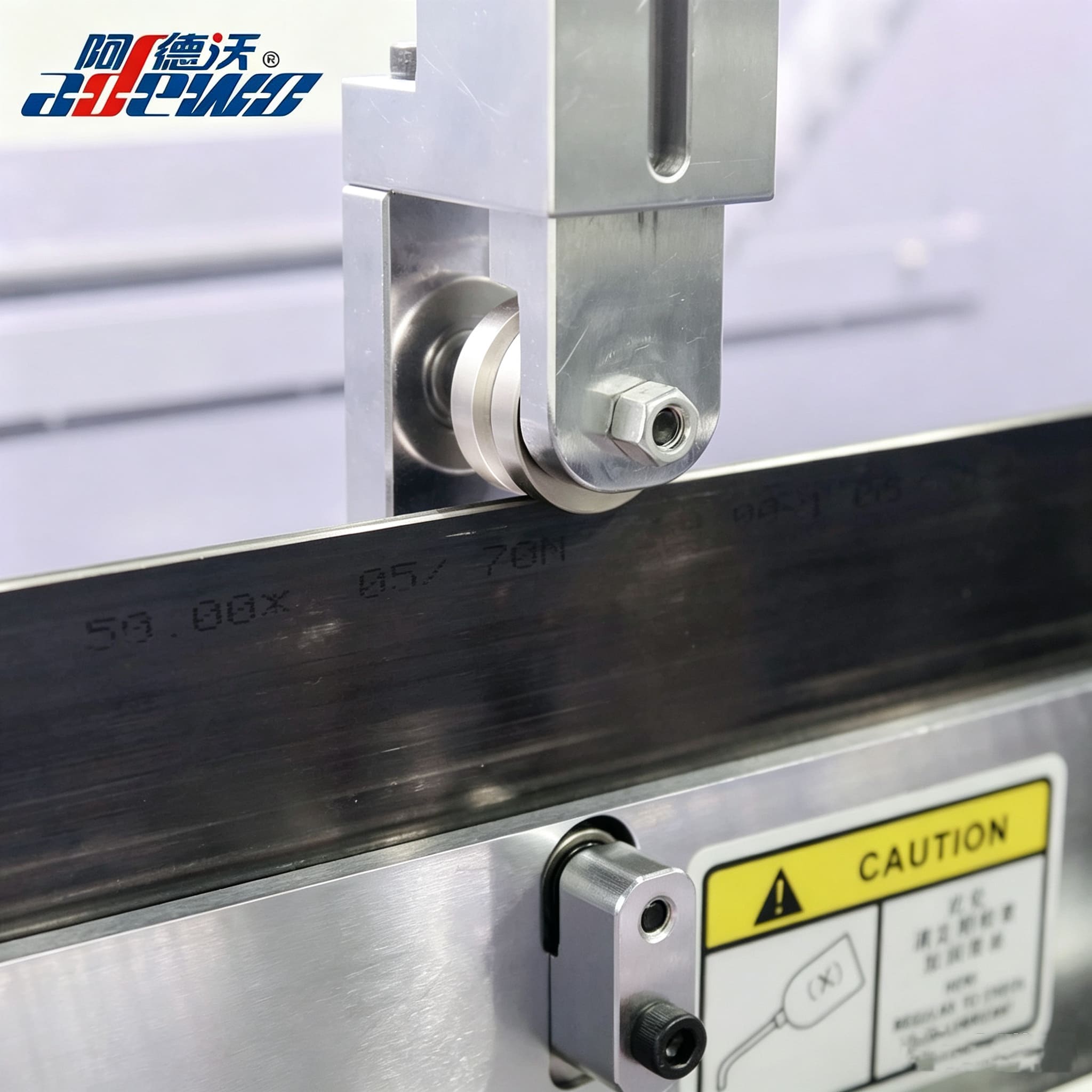

Z integrirano zasnovo ABM‑860C2 stroj samodejno odreže jekleno vodilo na zahtevano dolžino takoj po končanem upogibanju. To odpravlja potrebo po ročnem spajanju z noži, zmanjšuje vložek dela in zagotavlja, da je vsak upogib in rez natančno poravnan v skladu z datoteko digitalnega načrta.
Rezultat so hitrejši proizvodni cikli, manj napak pri rokovanju in doslednejša kakovost matrice – kar je še posebej pomembno za kompleksne matrice z več krivinami in natančnimi zahtevami za spoje.
2. Izbirni spodnji zadek
Funkcija Bottom Nick je na voljo kot dodatna funkcija na ABM‑860C2. Ta funkcija je posebej zasnovana za reševanje težav z ravnostjo, ki se lahko pojavijo na rezilnih ploščah, zlasti pri delu z debelejšimi materiali ali večjimi velikostmi rezil.
Ta funkcija je še posebej dragocena v aplikacijah, kjer sta natančnost in ravnost plošč kritični, kot so vrhunska embalaža, farmacevtske škatle in pladnji za elektronske komponente.
3. Učinkovito neprekinjeno zarezovanje
ABM‑860C2 podpira neprekinjeno zarezovanje, funkcijo, ki stroju omogoča, da nanese več zarez vzdolž jeklenega vodila v enem prehodu. To je še posebej uporabno za ustvarjanje linij trganja, olajšanje upogibanja na območjih s tesnim radijem ali pripravo pravil za kompleksne strukture matrice.
Ta pristop, ki temelji na programski opremi, odpravlja prilagajanje s poskusi in napakami ter zagotavlja dosledne rezultate zarezovanja v različnih proizvodnih serijah, kar zmanjšuje količino odpadkov in izboljšuje splošno zanesljivost procesa.
4. Več izbirnih orodij

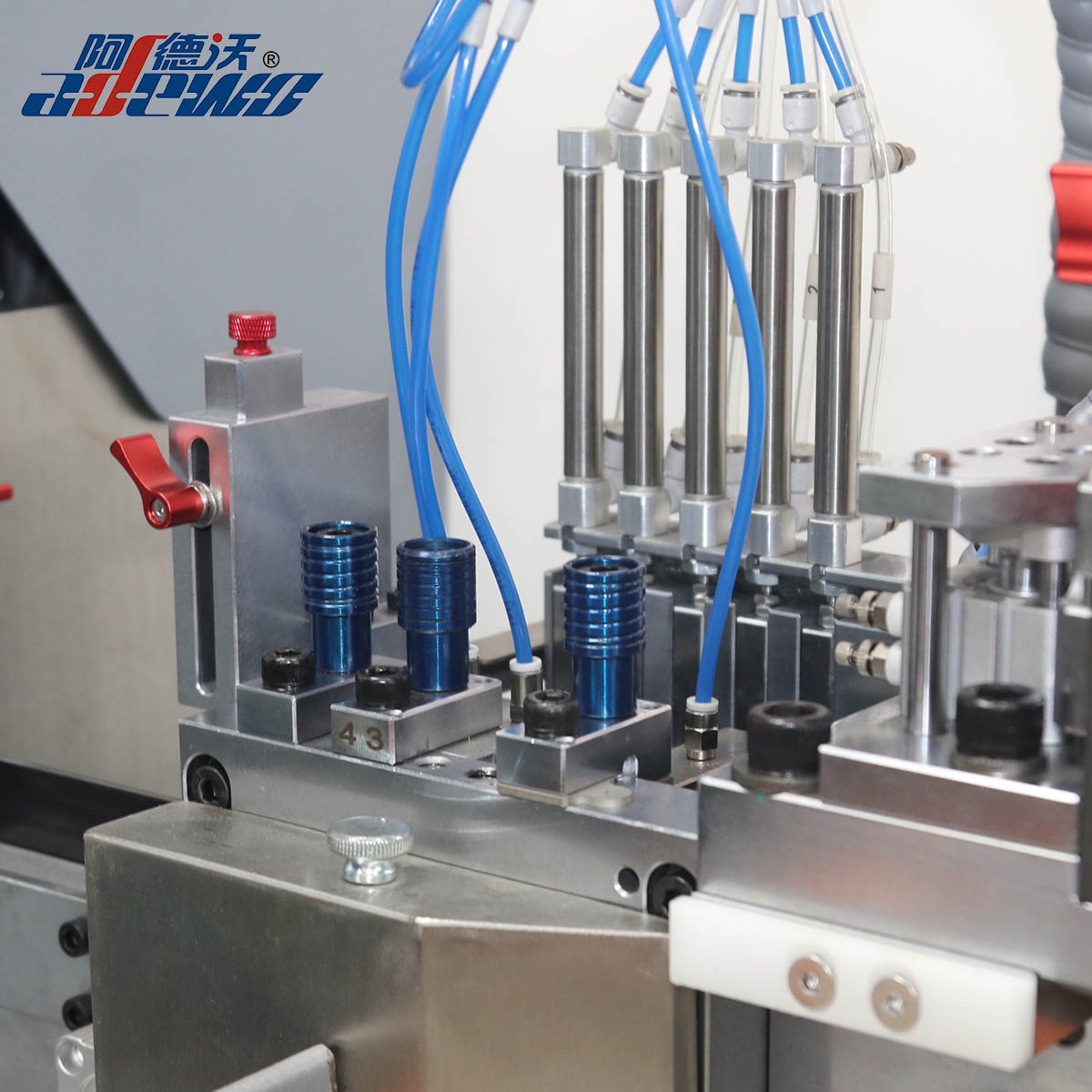

Na voljo je več orodij za luknjanje in rezanje, vključno s perforacijo, luknjo, rezalno gubo, spodnjim zarezom.
Luknja – za luknje za ročaje, prezračevalne odprtine ali jezičke za obešanje.
Perforacija – za uporabo pri perforacijah in trganju.

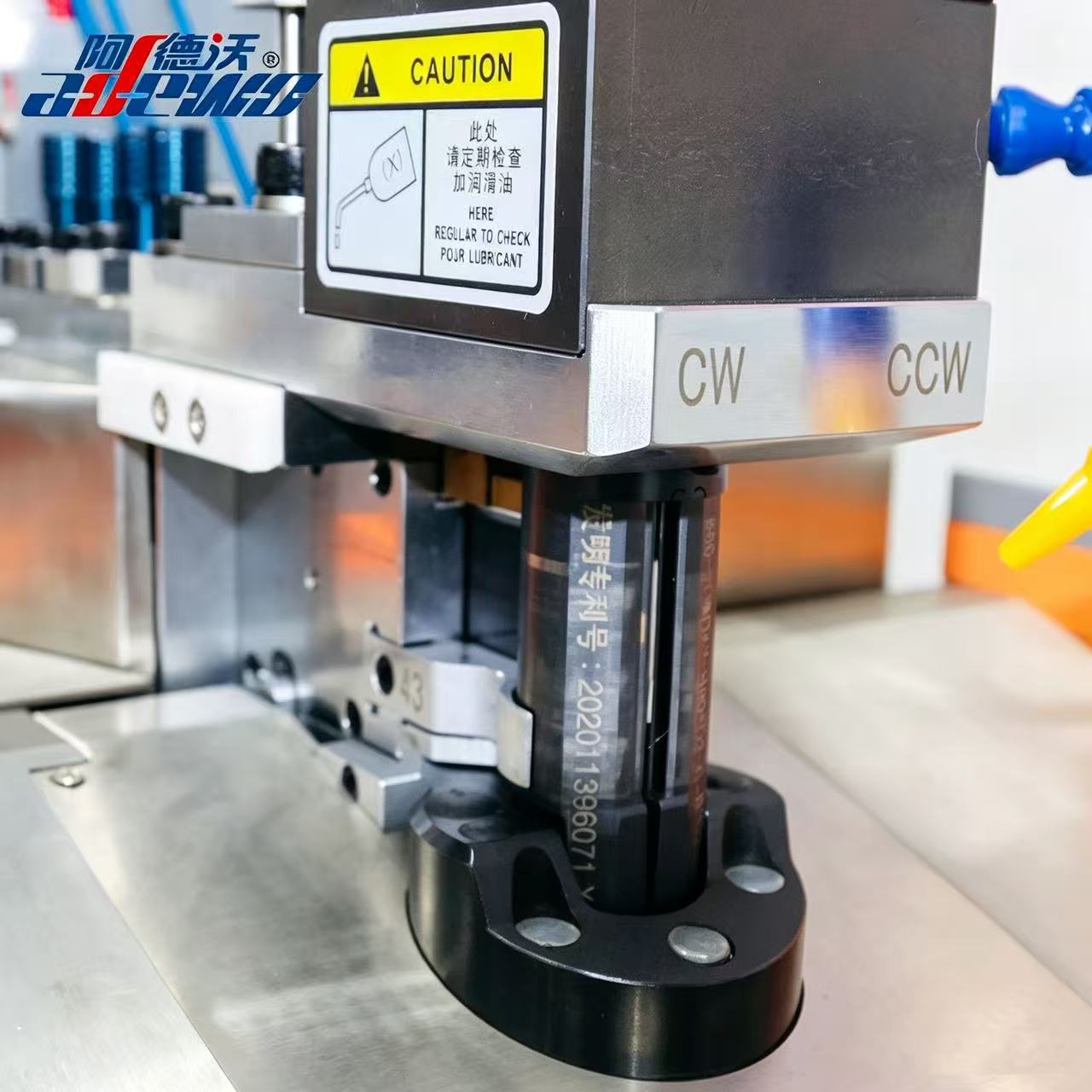

Neodvisna orodja – zasnovana za hitro in priročno zamenjavo, ki stroju omogoča preklapljanje med različnimi potrebami obdelave brez daljših izpadov.
5. Več možnosti šivanja in zarezovanja
Stroj podpira več konfiguracij za vlečenje in zarezovanje, vključno s sprednjim in zadnjim vlečenjem, širokim in ozkim vlečenjem, primerno za vrhunsko embalažo cigaret, farmacevtske škatle in elektronske plošče.
Zaradi teh konfiguracij je stroj posebej primeren za visoko natančne aplikacije, kot so:
· Visokokakovostna cigaretna embalaža – kjer so bistveni drobni detajli in majhne tolerance.
· Farmacevtske škatle – zahtevajo čiste, dosledne reze in gube za varnost in predstavitev izdelka.

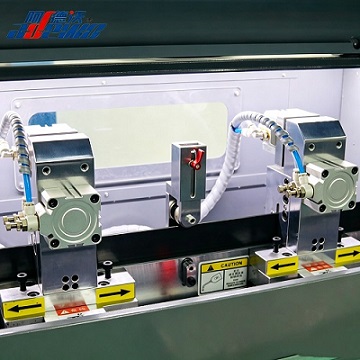

6. Neprekinjeno podajanje vijaka z dvojno objemko

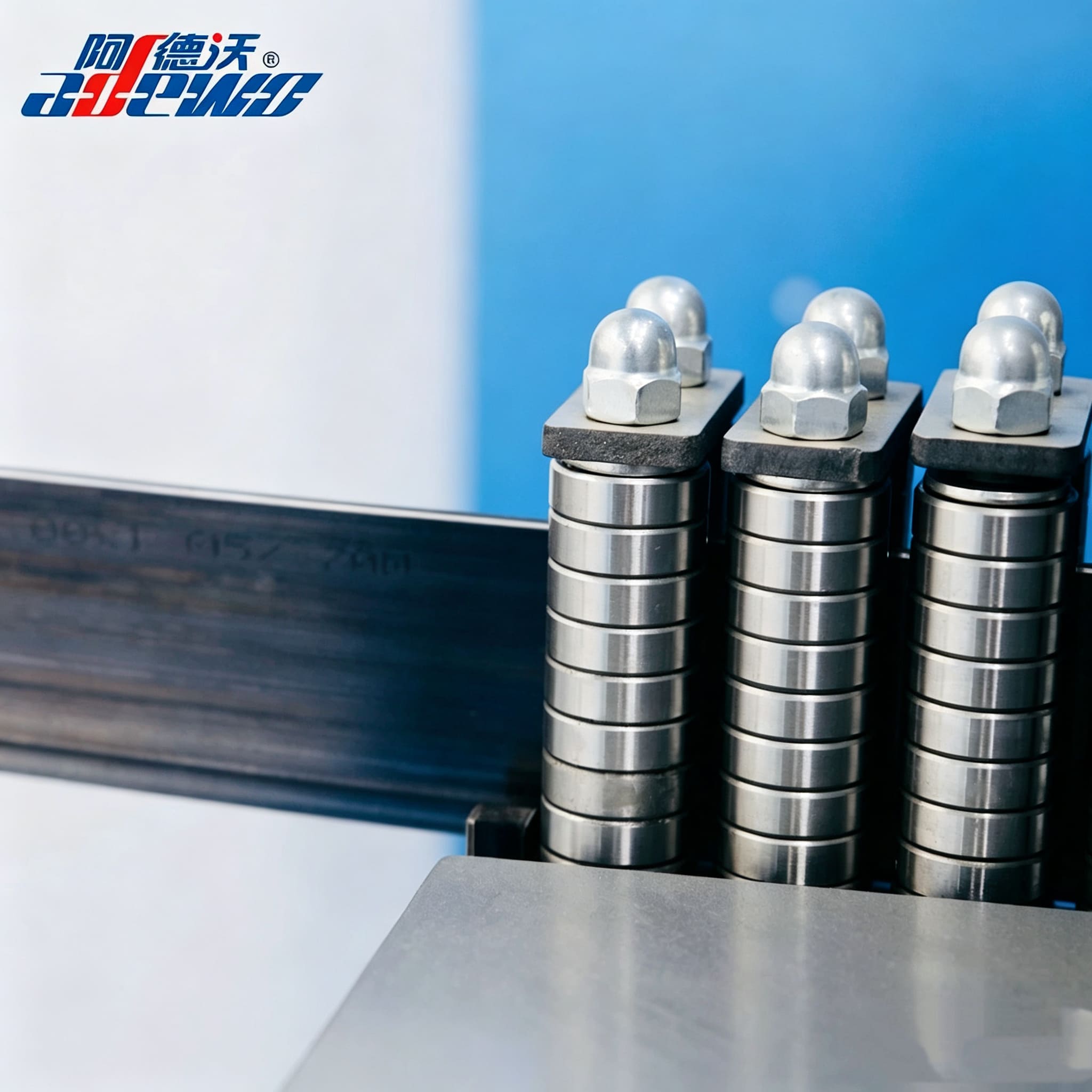

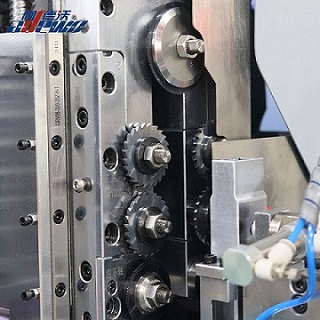

sistem podajanja vijakov z dvojno objemko omogoča neprekinjeno, stabilno podajanje z visoko natančnostjo, kar izboljša splošno delovno učinkovitost.
7. Pro Model – 2pt in 3pt v enem
Model Pro združuje 2pt in 3pt v enem, kar odpravlja potrebo po zamenjavi orodja za upogibanje pri obdelavi različnih debelin.
Ravnost upogibanja je mogoče prilagoditi rezalnim pravilom z različno trdoto.
| Izbirna debelina pravila | 0,71,1,05,1,42 mm |
| Podprta višina pravila | 23,8-60 mm |
| Minimalna upogibna velikost spredaj | 1,5 mm |
| Min. upogibna velikost hrbta |
1,0 mm |
| Natančnost hranjenja | ±0,03 mm |
| Upogibna ploskost | 0,2 mm |
| Osnovne funkcije | Upogibanje, previjanje, zarezovanje, lipanje, rezanje kalupov, mostiček, ravni rez |
| Izbirne funkcije | Perforacija, luknja, izrezana guba, spodnji zarez |
| Set za šivanje | Enojni set Broaching/Double set Broaching |
| Podprti format datoteke | DXF, DWG |
Aplikacije
ABM-860C2 je zasnovan za uporabo pri izdelavi matrice z visokim pravilom in ga je mogoče uporabiti, kjer je potrebnih več postopkov obdelave matrice.
Njegova večnamenska konfiguracija je primerna za aplikacije, vključno z:
Vrhunska embalaža cigaret
Zahteva natančno rezanje, natančno gubanje in dosledno kakovost v velikih količinah proizvodnje. Natančno podajanje in večfunkcijske zmogljivosti ABM‑860C2 zagotavljajo, da vsaka matrica ustreza strogim standardom industrije tobačne embalaže.
Farmacevtske škatle
Zahtevajte čiste, natančne reze in gube, da zagotovite varnost izdelkov in skladnost z regulativnimi standardi. Zaradi zmožnosti stroja, da vzdržuje ozke tolerance in daje rezultate brez robov, je idealen za ta sektor.
Proizvodnja die board
Stroj se lahko uporablja za izdelavo samih rezalnih plošč, zlasti v kombinaciji z lasersko rezalno opremo za profiliranje plošč.
Izdelava embalaže
Splošne aplikacije pakiranja – vključno z izdelki za široko porabo, osebno nego in izdelki za gospodinjstvo – imajo koristi od vsestranskosti stroja in zmožnosti obvladovanja širokega nabora struktur matrice.
Druge aplikacije za izdelavo kalupov
Stroj je mogoče prilagoditi tudi za posebne matrice, ki se uporabljajo v avtomobilski, medicinski in industrijski embalaži, ob upoštevanju posebnih zahtev glede obdelave.
roduct Povzetek
Avtomatski krivilni stroj ABM-860C2 High Rule združuje krivljenje in rezanje z več funkcijami izdelave matrice v enem integriranem sistemu. S prilagodljivimi konfiguracijami vlečenja, zarezovanja in večfunkcijskih orodij je stroj zasnovan tako, da poenostavi različne postopke obdelave matrice. Njegov sistem samodejnega podajanja in konfiguracija modela Pro dodatno zagotavljata prilagodljivost za aplikacije izdelave kalupov z visokim pravilom.
pogosta vprašanja:
1. Ali nudite poprodajno podporo?
ja Zagotavljamo poprodajno tehnično podporo za pomoč strankam pri delovanju stroja in povezanih tehničnih vprašanjih.
2. Kako lahko stranke izberejo ustrezno konfiguracijo za odpiranje?
ABM-860C2 ponuja možnosti šivanja z enim in dvojnim kompletom, kot tudi sprednje in zadnje, široke in ozke konfiguracije šivanja.
3. Ali je treba pri menjavi med različnimi zahtevami obdelave zamenjati celotno orodje?
Ni nujno. Stroj podpira neodvisna orodja, ki jih je mogoče zamenjati ločeno glede na različne zahteve obdelave.
4. Kako stroj obravnava različne zahteve za zarezovanje?
Širina in globina zareze se lahko nastavita s programsko opremo, kar omogoča izbiro zahtevane konfiguracije zareze med obdelavo.
5. kaj morajo kupci upoštevati pri izbiri konfiguracije stroja?
Stranke lahko pri izbiri ustrezne konfiguracije ABM-860C2 upoštevajo zahtevano debelino vodila, višino vodila, konfiguracijo raztezanja in izbirne funkcije obdelave.
