Z naraščajočim povpraševanjem po natančni obdelavi na področjih, kot so tiskanje embalaže, farmacevtska embalaža, elektronski izdelki in vrhunske darilne škatle, se izrezovalna proizvodnja razvija v smeri visoke natančnosti, več procesov in avtomatizacije. Za sendvič matrice, natančne elektronske matrice in vrhunske embalaže imajo tradicionalne metode ročnega upogibanja in zarezovanja določene omejitve glede učinkovitosti obdelave, dimenzijske doslednosti in prilagodljivosti zapletenim procesom.
Večnamenski avtomatski krivilni stroj ABM-832C2, ki izpolnjuje zahteve visokonatančnega strojnega izrezovanja, združuje postopke upogibanja, zarezovanja, striženja, rezanja v kalup in premostitev. V kombinaciji z zarezovanjem z več specifikacijami, samodejnim spreminjanjem pravil in visoko natančnim podajalnim sistemom zagotavlja stabilnejšo in učinkovitejšo avtomatizirano rešitev za kompleksno obdelavo z izrezovanjem.

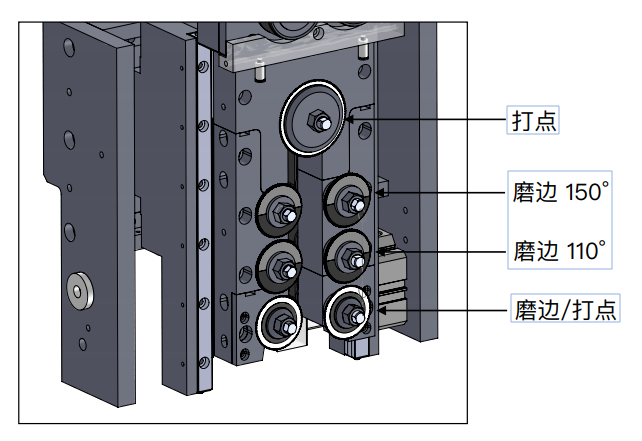

1. Več specifikacij zarezovanja, primernih za natančno izsekavanje.
ABM-832C2 podpira od 1 do 4 različne konfiguracije zareza z najmanjšo velikostjo pike 0,2 mm. širino in globino zareza lahko nastavite s programsko opremo. Specifikacije rezanja je mogoče prilagodljivo izbrati za različne strukture matrice, da se izpolnijo zahteve glede natančnosti in doslednosti natančnega pakiranja in kompleksnih struktur matrice.

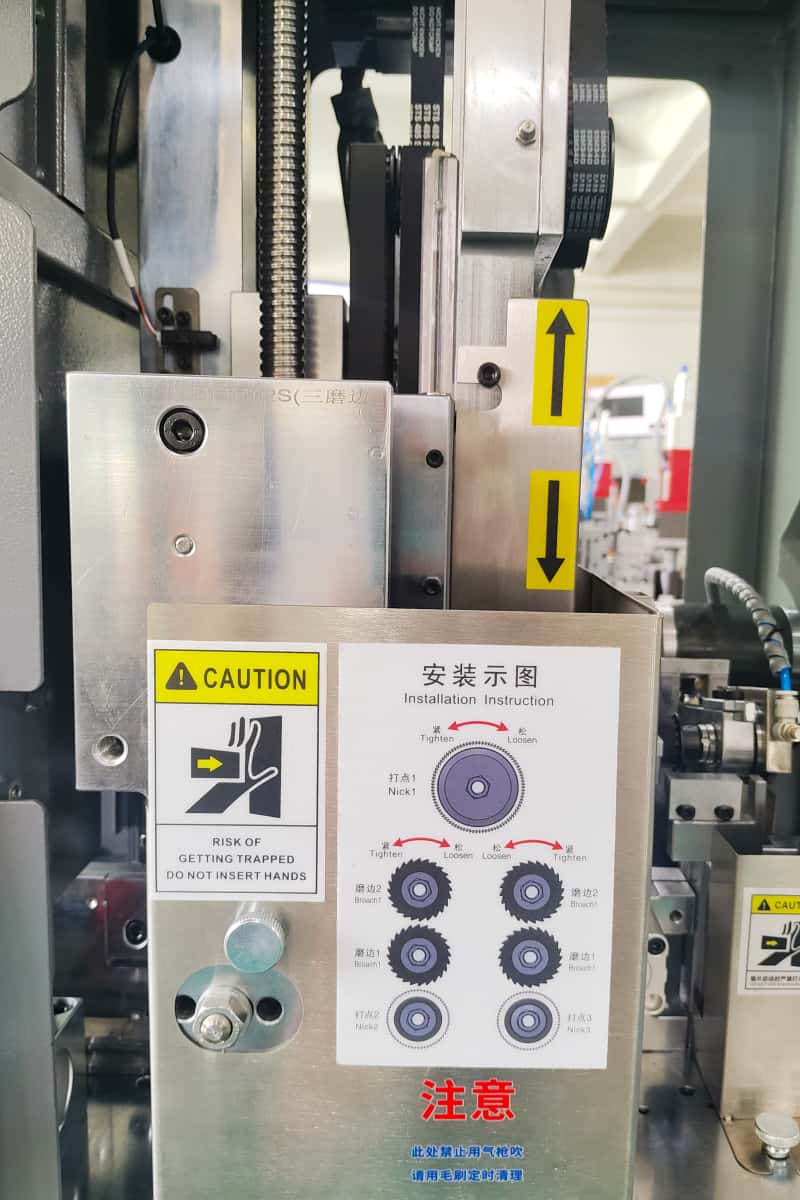

2. Dvojno/tri skupine brušenja za izboljšanje prilagodljivosti obdelave
Opremo je mogoče konfigurirati z 2 ali 3 sklopi sistemov za raztezanje v kombinaciji z večnamenskimi orodji za luknjanje in jo je mogoče konfigurirati za obdelavo glede na različne materiale za rezanje in postopke izrezovanja. Integrirane so funkcije, kot so upogibanje, zarezovanje, raztezanje, rezanje v kalup, premostitev in ravno rezanje, kar zmanjšuje spremembe procesa med več stroji in izboljšuje splošno učinkovitost obdelave.
3. Kaseta z avtomatskim pravilom (6 tuljav)
ABM-832C2 je lahko opremljen s kaseto s samodejnimi pravili, ki podpira centralizirano konfiguracijo različnih obdelovalnih pravil.
Stroj samodejno prikliče ustrezna rezalna pravila v skladu z obdelovalnim programom, kar zmanjša ročno spreminjanje pravil. Še posebej je primeren za večprocesno, neprekinjeno proizvodnjo matric in lahko dodatno izboljša raven avtomatizacije opreme.

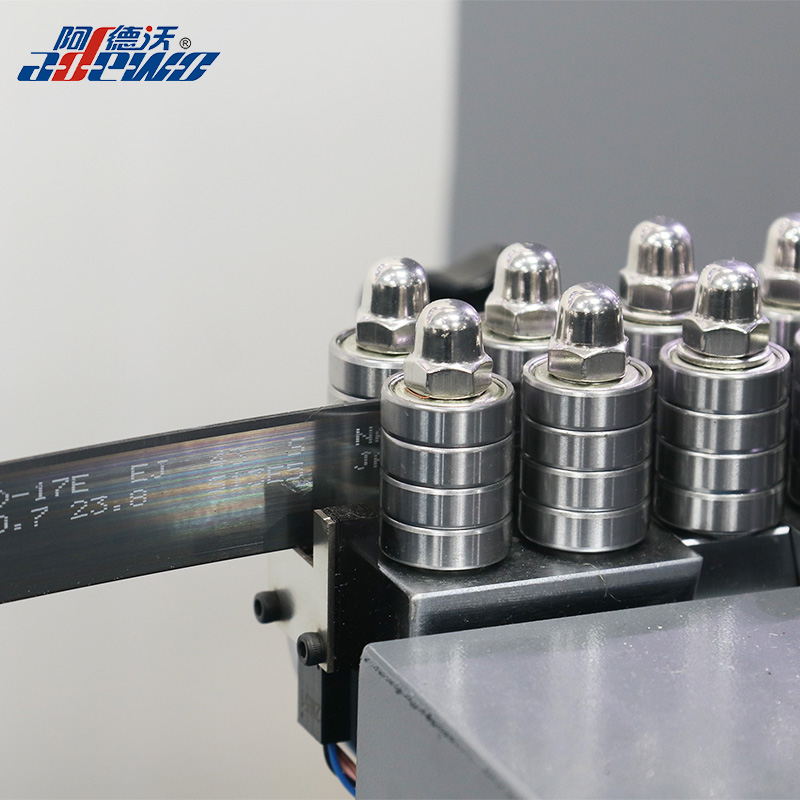

4.Natančnost podajanja ±0,03 mm, ki izpolnjuje zahteve za visoko natančno obdelavo.
Oprema ima samodejno podajalno strukturo z natančnostjo podajanja ±0,03 mm. Najmanjša upogibna mera spredaj je 1,5 mm, najmanjša upogibna mera zadaj pa 1,0 mm. Podpira višine rezil 8–32 mm in debeline materiala rezil 0,45, 0,53, 0,71 in 1,05 mm ter je združljiv z oblikama datotek DXF in DWG, kar omogoča neposredno integracijo z digitalnim načrtovanjem in proizvodnimi procesi. Primeren je za različne vrhunske aplikacije izrezovanja.
5. Aplikacije:
ABM-832C2 je s svojimi označbami z več specifikacijami, branjem po več skupinah in zmožnostmi samodejnega spreminjanja pravil primeren predvsem za aplikacije izrezovanja, ki zahtevajo visoko natančnost in nadzor procesa, vključno z:

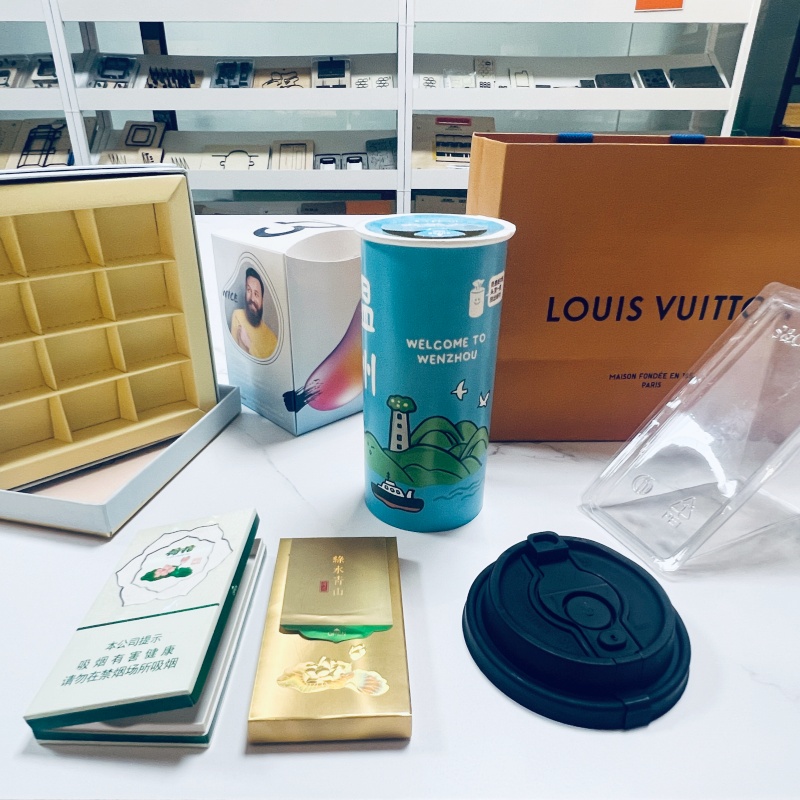

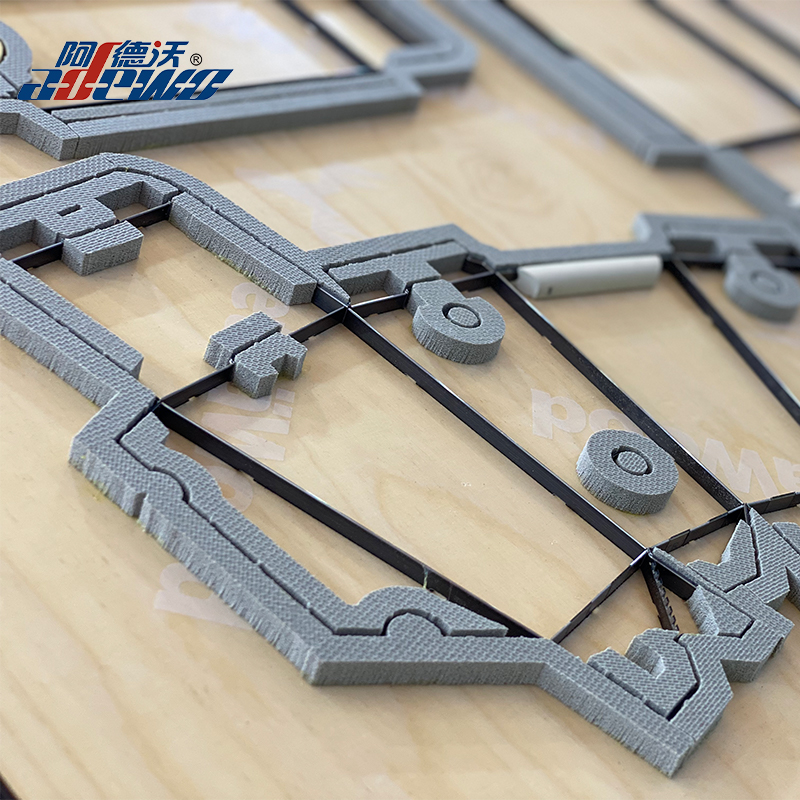

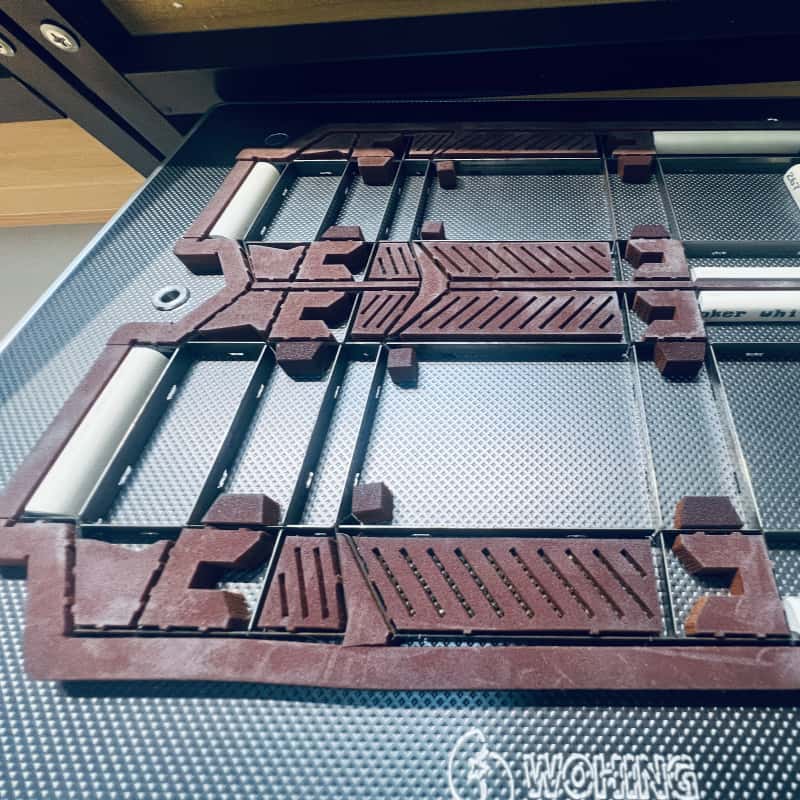

Matrice za sendviče, paketi za lekarne, vrhunske luksuzne škatle iz papirja, rezalne matrice, visokonatančne rezalne matrice za elektroniko, matrice za pakiranje cigaret in tobačnega papirja
plus vse standardne vrste:
Rezalne matrice za papir/karton, matrice za tesnila in tesnila, matrice za termooblikovanje, matrice za zložljive kartone, matrice za nalepke, matrice za valovite matrice, matrice za sestavljanke
Za različne strukture izdelkov je mogoče parametre obdelave prilagoditi s programsko opremo, da se doseže bolj prilagodljiva obdelava izrezovanja.
6. Osnovni tehnični parametri
Parametri projekta
Podprta debelina ravnila: 0,45 / 0,53 / 0,71 / 1,05 mm
Podprta višina ravnila: 8–32 mm
Najmanjša velikost krivine spredaj: 1,5 mm
Najmanjša velikost zavoja na zadnji strani: 1,0 mm
Natančnost podajanja: ±0,03 mm
Upogibna ravnost: 0,2 mm
Možnosti velikosti zarez: enojni/dvojni/tri/štiri
Najmanjša globina zareza: 0,2 mm
Konfiguracija širjenja: dvojna skupina/tri skupine
Avtomatska kaseta s 6 tuljavami
Podprti formati datotek: DXF, DWG
Skupna moč: 3KW
Dimenzije opreme: 2850×800×1600mm
Teža opreme 540KG
7. Spodbujati razvoj obdelave izrezovanja v smeri visoke natančnosti in avtomatizacije.
Za visoko zmogljivo embalažo in natančno izdelavo izsekov oprema ne potrebuje samo stabilne natančnosti upogibanja, temveč mora upoštevati tudi večprocesno integracijo, hitro spreminjanje pravil in fleksibilnost obdelave.
ABM-832C2 integrira več postopkov izsekavanja v en stroj prek večkratnega vlečenja, 1–4 specifikacijskih zarezov, 6-tuljavne kasete s samodejnim pravilom in ±0,03 mm visoko natančnega podajanja. Zagotavlja avtomatizirano obdelovalno podporo za proizvodnjo natančnih izrezovalnih kalupov za izrezovanje sendvičev, farmacevtske embalaže, darilnih škatel vrhunskega razreda, elektronske in cigaretne embalaže.
ABM-832C2 z nadgradnjo enojne upogibne matrice na večprocesni, visoko precizni avtomatizirani stroj dodatno širi uporabo opreme za avtomatsko upogibno matrico na področju izdelave vrhunskih matric.
