V industriji izdelave matrice je jekleno pravilo rezalni rob matrice. Njegova natančnost določa kakovost vsake razrezane škatle, kartona ali embalaže. Jekleno vodilo, ki je celo za delček milimetra nenatančno upognjeno, bo proizvedlo matrico, ki se ne bo pravilno rezala, kar bo povzročilo drage proizvodne odpadke. Desetletja je bilo pravilo upogibanja jekla ročni postopek, ki je od usposobljenih operaterjev zahteval uporabo ročnega orodja in fizičnih predlog. Rezultati so bili tako dobri, kot je bila usposobljenost operaterja, doslednost pa je bilo težko doseči. Uvedba samodejnega krivljenja je preoblikovala ta proces in prinesla natančnost računalniškega numeričnega krmiljenja na pravilo krivljenja jekla.
Bistvo natančnosti avtomatskega upogibalca je v njegovi upogibni funkciji. Ta funkcija ni preprosto mehansko dejanje; je sofisticirano prepletanje servo motorjev, natančnih orodij in algoritmov za nadzor v realnem času. TheOsnovni model Auto Bender, ki ga je izdelal Adewo Automation Equipment Co., ltd., je zasnovan za zagotavljanje doslednih, visoko natančnih upogibov, ki izpolnjujejo stroge zahteve sodobne izdelave matrice. Ta članek podaja tehnično analizo upogibne funkcije in pojasnjuje mehanizme, ki omogočajo natančno oblikovanje jeklenega vodila. Preučili bomo servo krmilni sistem, geometrijo orodja za upogibanje, kompenzacijske algoritme, ki upoštevajo vzmetenje materiala, in ukrepe za nadzor kakovosti, ki zagotavljajo, da je vsak upogib natančen.
Funkcija upogibanja v samodejnem krivilniku je mehanski in elektronski sistem, ki preoblikuje ravno dolžino jeklenega vodila v natančno oblikovan rezalni rob. Jekleno pravilo je trak iz kaljenega jekla z ostrim rezalnim robom na eni strani in nazobčanim ali gladkim telesom na drugi strani. Uporablja se pri izdelavi matrice za ustvarjanje rezalne poti matrice. Samodejni upogibni stroj vzame ravnino, jo poda v upogibno glavo in nato izvede vrsto upogibov, da ustvari želeno obliko. Upogibna funkcija mora biti sposobna ustvarjati krivine različnih kotov (običajno 90 stopinj, vendar tudi drugih kotov) in radijev z visoko stopnjo natančnosti in ponovljivosti.
Funkcija upogibanja je sestavljena iz več ključnih komponent. Prvi je podajalni mehanizem, ki premakne jekleno vodilo v pravilen položaj za vsak upogib. Podajalni mehanizem uporablja natančne valje ali prijemalni sistem za natančno premikanje merila. Druga komponenta je upogibna glava, ki vsebuje orodje, ki dejansko tvori krivino. Upogibna glava običajno uporablja kombinacijo upogibnega udarca in matrice ali kompleta valjev za deformacijo jeklenega vodila. Tretja komponenta je nadzorni sistem, ki usklajuje podajanje in upogibanje na podlagi programiranega vzorca. Krmilni sistem uporablja servo motorje za pogon podajalnih in upogibnih osi, kar zagotavlja, da so gibi natančni in ponovljivi.

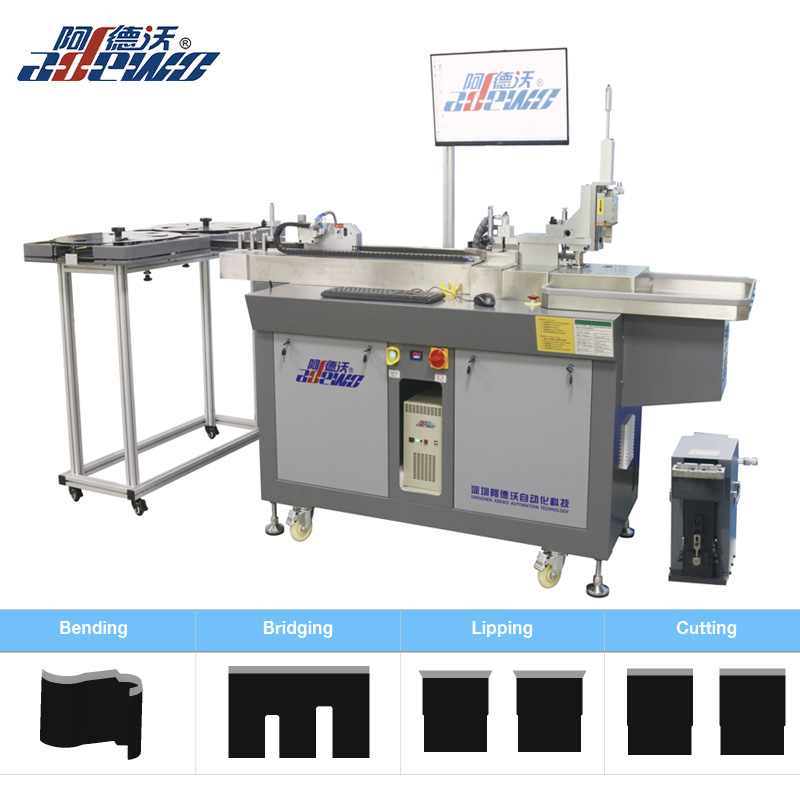

Natančnost upogibne funkcije je določena z natančnostjo teh komponent in kontrolnih algoritmov, ki jih upravljajo. priAdewo Automation Equipment Co., Ltd., je naš osnovni model Auto Bender zasnovan za doseganje natančnosti upogiba +/- 0,1 mm za položaj upogiba in +/- 0,5 stopinje za kot upogiba. Ta raven natančnosti je bistvenega pomena za izdelavo matric, ki izpolnjujejo stroge tolerance, potrebne za visokokakovostno embalažo. Naslednja tabela ponuja povzetek ključnih komponent upogibne funkcije in njihovih vlog.
| Komponenta | funkcija | Vpliv na natančnost |
| Mehanizem podajanja | Napreduje jekleno pravilo za upogibni položaj | Določa natančnost lokacije upogiba vzdolž pravila |
| Upogibna glava | Oblikuje krivino v jeklenem vodilu | Določa natančnost upogibnega kota in polmera |
| Servo motorji | Poganjajte podajalne in upogibne osi | Zagotavljajo natančnost in ponovljivost gibanja |
| Nadzorni sistem | Usklajuje podajanje in upogibanje | Zagotavlja uporabo pravilnega zaporedja in parametrov |
| Orodje | Udarci ali valji, ki tvorijo krivino | Določa kakovost krivljenja in življenjsko dobo orodja |
Servo krmiljenje je temelj natančnosti upogibne funkcije. Servo motor je motor, ki je opremljen z napravo za povratne informacije, običajno kodirnikom, ki sporoča položaj in hitrost motorja krmilniku. Krmilnik primerja dejanski položaj z ukazanim položajem in prilagodi vhod motorja, da zmanjša napako. Ta zaprtozančni nadzor je bistvenega pomena za doseganje natančnega in ponovljivega gibanja. Pri samodejnem upogibanju podajalno os in upogibno os poganjata servo motorja. Podajalna os mora premakniti jekleno vodilo v točen položaj za vsak upogib. Upogibna os mora obrniti upogibno orodje na natančen kot. Vsaka napaka v teh oseh bo povzročila netočen upogib.
Natančnost servo sistema določa več dejavnikov, vključno z ločljivostjo kodirnika, togostjo mehanskega sistema in kakovostjo krmilnega algoritma. Kodirnik z visoko ločljivostjo lahko zazna zelo majhne spremembe položaja, kar krmilniku omogoča natančne prilagoditve. Trden mehanski sistem zagotavlja, da se gibanje motorja prenaša na orodje brez zračnosti ali upogibanja. Dobro nastavljen krmilni algoritem zagotavlja, da se motor hitro in gladko odziva na ukaze, brez prekoračitve ali nihanja. Pri Adewo Automation Equipment Co., ltd., naš osnovni model Auto Bender uporablja absolutne kodirnike visoke ločljivosti in togo mehansko strukturo za zagotavljanje natančnega servo nadzora. Naši nadzorni algoritmi so nastavljeni tako, da zagotavljajo hiter in stabilen odziv za zahtevne zahteve upogibanja jeklenih linij.
Naslednja tabela primerja delovanje servo krmiljene funkcije upogibanja s funkcijo upogibanja, ki jo krmili koračni motor. Koračni motorji so še ena pogosta možnost za nadzor gibanja, vendar imajo omejitve glede natančnosti in navora.
| Parameter | Servo krmiljenje | Krmiljenje koračnega motorja |
| Povratne informacije | Zaprta zanka (kodirnik) | Odprta zanka (brez povratnih informacij) |
| Natančnost položaja | Visoka (+/- 0,01 mm običajno) | Zmerno (+/- 0,05 mm običajno) |
| Ponovljivost | Odlično | Dobro |
| Navor pri visoki hitrosti | visoko | Zmanjšuje se s hitrostjo |
| Tveganje izgubljenih korakov | Brez (zaprta zanka) | Možno pod preobremenitvijo |
| Stroški | višje | Nižje |
Uporaba servo krmiljenja v našem osnovnem modelu Auto Bender je ključni razlog za njegovo vrhunsko natančnost upogibanja. Zaprta povratna zanka zagotavlja, da stroj vedno pozna natančen položaj podajalne in upogibne osi, morebitne napake pa lahko popravi v realnem času. To je še posebej pomembno pri upogibanju jeklenih vodil visoke trdnosti, ki zahtevajo večje sile in lahko povzročijo, da koračni motor izgubi korake. S servo krmiljenjem stroj ohranja svojo natančnost tudi v zahtevnih pogojih.
Geometrija orodja za upogibanje je še en pomemben dejavnik pri doseganju natančnih upogibov. Orodje je sestavljeno iz upogibnega štanca in upogibne matrice ali v nekaterih izvedbah niza oblikovalnih valjev. Oblika in dimenzije orodja določajo polmer in kot krivine. Orodje mora biti zasnovano tako, da se ujema z lastnostmi jeklenega vodila, vključno z njegovo debelino, trdoto in želenim radijem krivine. Neusklajenost med orodjem in pravilom lahko povzroči netočne upogibe, razpoke ali čezmerno obrabo orodja.
Ključni parametri orodja, ki vplivajo na natančnost upogibanja, so polmer udarca, odprtina matrice in kot matrice. Polmer udarca določa notranji polmer krivine. Odprtina matrice določa količino materiala, ki je upognjen, in karakteristike vzmeti. Kot matrice določa končni kot krivine. Pri standardnem 90-stopinjskem upogibu je kot matrice običajno 90 stopinj, vendar morata biti udarec in matrica zasnovana tako, da upoštevata vzmet jeklenega pravila. Vzmetni povratek je težnja materiala, da se po odstranitvi upogibne sile delno vrne v prvotno obliko. Da bi dosegli 90-stopinjski upogib, mora orodje preveč upogniti pravilo na primer do 92 stopinj, tako da se vrne nazaj na 90 stopinj.
Orodje v našem osnovnem modelu Auto Bender je izdelano iz visokokakovostnega orodnega jekla in je natančno brušeno, da se zagotovijo natančne mere. Orodje je zasnovano tudi za hitro menjavo, kar operaterju omogoča preklapljanje med različnimi radiji upogiba in koti z minimalnimi izpadi. Naša tovarna v Adewo Automation Equipment Co., ltd. ponuja vrsto možnosti orodij, ki ustrezajo različnim vrstam jeklenih pravil in zahtevam glede upogibanja. Naslednja tabela povzema ključne parametre orodja in njihov vpliv na natančnost krivljenja.
| Parameter orodja | funkcija | Vpliv na natančnost upogiba |
| Polmer udarca | Določa notranji polmer krivine | Neposredno vpliva na natančnost radija upogiba |
| Odpiranje matrice | Določa količino upognjenega materiala | Vpliva na vzmet in končni kot |
| Die Angle | Določa končni kot krivine | Mora kompenzirati vzmetenje |
| Material orodja | Določa življenjsko dobo orodja in odpornost proti obrabi | Vpliva na dolgoročno natančnost |
Poleg zasnove orodja je ključnega pomena poravnava orodja. Če luknjalo in matrica nista popolnoma poravnana, bo upogib popačen in pravilo se lahko zvije. Naš osnovni model Auto Bender uporablja natančna vodila in togi okvir, ki zagotavlja, da orodje med delovanjem ostane poravnano. To poravnavo preverjamo in vzdržujemo kot del naših rutinskih vzdrževalnih postopkov.
Springback je sovražnik natančnega upogibanja. Ko je jekleno vodilo upognjeno, je material podvržen plastični in elastični deformaciji. Plastična deformacija je trajna, vendar se elastična deformacija obnovi, ko se upogibna sila odstrani. Ta obnovitev povzroči, da pravilo odskoči nazaj, kar ima za posledico kot upogiba, ki je manjši od kota, na katerega je bilo upognjeno. Količina vzmeti je odvisna od lastnosti materiala pravila, njegove debeline in radija upogiba. Če vzmetni povratek ni kompenziran, bo končni kot upogiba netočen.
Da bi dosegli natančne upogibe, mora samodejni upogibnik prekomerno upogniti pravilo, da kompenzira vzmetenje. Količina prekomernega upogiba je določena z algoritmom za kompenzacijo vzmeti. Ta algoritem temelji na lastnostih materiala pravila in geometriji upogiba. Algoritem izračuna zahtevani kot pregiba in ukaže upogibni osi, da se premakne na ta kot. Ko upogibna sila popusti, se pravilo odskoči nazaj do želenega kota. Natančnost kompenzacijskega algoritma je ključnega pomena za splošno natančnost upogibne funkcije.
Pri Adewo Automation Equipment Co., ltd., naš osnovni model Auto Bender uporablja prefinjen algoritem za kompenzacijo vzmeti, ki temelji na obsežnem testiranju različnih vrst jeklenih vodil. Algoritem upošteva debelino, trdoto in želeni polmer krivine. Operater preprosto vnese želeni kot upogiba in radij, stroj pa samodejno izračuna zahtevani pregib. Naslednja tabela prikazuje primer kompenzacije vzmetnega povratka za različne debeline jeklenih vodil.
| Debelina pravila (mm) | Želeni kot upogiba | Prekrivni kot (tipično) | Vzmetna kompenzacija |
| 0,71 mm | 90° | 92,5° | 2,5° |
| 1,05 mm | 90° | 93,5° | 3,5° |
| 1,42 mm | 90° | 95,0° | 5,0° |
| 2,00 mm | 90° | 97,0° | 7,0° |
Algoritem kompenzacije vzmeti je ključna značilnost našega osnovnega modela Auto Bender. Omogoča stroju izdelavo natančnih upogibov brez potrebe po ročnih nastavitvah s poskusi in napakami. To ne samo izboljša natančnost, ampak tudi poveča produktivnost z zmanjšanjem časa nastavitve in odpadnega materiala.
Doseganje natančnih ovinkov je ena stvar; drugo je ohranjanje te natančnosti skozi čas. Funkcija upogibanja samodejnega krivilnika je podvržena obrabi, toplotnemu odnašanju in drugim dejavnikom, ki lahko poslabšajo njegovo delovanje. Da bi zagotovili, da stroj še naprej proizvaja natančne krivine, je nujno imeti program preverjanja in vzdrževanja. Ta program mora vključevati redno kalibracijo, pregledovanje orodja in preverjanje natančnosti stroja s testnimi rezi.
Postopek preverjanja običajno vključuje upogibanje testnega pravila po znanem vzorcu in nato merjenje nastale oblike. Meritve se primerjajo s programiranimi dimenzijami. Če odstopanja presegajo sprejemljivo toleranco, se stroj prilagodi ali ponovno umeri. Testni vzorec mora vključevati različne kote upogibanja in polmere, da se zagotovi natančnost stroja v celotnem obsegu. Preskus je treba izvajati v rednih intervalih, na primer na začetku vsake izmene ali po menjavi orodja.
Pri Adewo Automation Equipment Co., Ltd. priporočamo naslednji urnik preverjanja in vzdrževanja za naš osnovni model Auto Bender:
Naslednja tabela ponuja povzetek nalog preverjanja in vzdrževanja za funkcijo upogibanja.
| Naloga | Pogostost | Namen |
| Vizualni pregled orodja | Dnevno | Zaznajte obrabo ali poškodbo |
| Testni vzorec upogiba | Tedensko | Preverite natančnost stroja |
| Mazanje gibljivih delov | Tedensko | Zmanjšajte obrabo in zagotovite gladko gibanje |
| Pregled servo motorjev | Mesečno | Zagotovite pravilno delovanje in zaznajte obrabo |
| Popolna kalibracija | Letno | Obnovite stroj na tovarniške specifikacije |
Z upoštevanjem strukturiranega programa preverjanja in vzdrževanja lahko uporabniki našega osnovnega modela Auto Bender zagotovijo, da bo njihov stroj še več let proizvajal natančne upogibe. Naša tovarna zagotavlja obsežno usposabljanje in podporo, ki našim strankam pomaga pri izvajanju teh postopkov.
Vprašanje 1: Kakšna je tipična natančnost upogibanja osnovnega modela samodejnega krivljenja?
Odgovor: Tipična upogibna natančnost našega osnovnega modela Auto Bender je +/- 0,1 mm za upogibni položaj in +/- 0,5 stopinje za upogibni kot. Ta stopnja natančnosti je primerna za večino aplikacij izdelave jeklenih linij. Za aplikacije, ki zahtevajo še višjo natančnost, ponujamo napredne modele z dajalniki višje ločljivosti in bolj izpopolnjenimi kompenzacijskimi algoritmi.
Vprašanje 2: Ali lahko samodejni upogibni stroj upogiba jekleno vodilo različnih debelin?
Odgovor: Da, osnovni model Auto Bender lahko krivi jekleno vodilo različnih debelin. Nadzorni sistem stroja vključuje podatkovno bazo upogibnih parametrov za različne tipe in debeline. Operater preprosto izbere vrsto in debelino pravila, stroj pa samodejno prilagodi parametre upogibanja, vključno s kompenzacijo vzmetnega povratka. Zaradi tega je stroj zelo vsestranski in enostaven za uporabo.
Vprašanje 3: Kako samodejni upogibni stroj obravnava različne radije upogibanja?
Odgovor: Samodejni upogibnik lahko z uporabo različnih kompletov orodij obdeluje različne radije upogibanja. Izbijač in matrica se spremenita tako, da se ujemata z želenim radijem krivine. Krmilni sistem stroja je programiran z geometrijo orodij, tako da samodejno prilagaja parametre upogibanja za doseganje pravilnega polmera. Menjave orodij so običajno hitre in enostavne, kar operaterju omogoča preklapljanje med različnimi radiji z minimalnimi izpadi.
Vprašanje 4: Kakšen je največji upogibni kot, ki ga lahko doseže samodejni upogibni stroj?
Odgovor: Največji upogibni kot je odvisen od orodja in konstrukcije stroja. Pri standardni postavitvi lahko stroj doseže upogibe do 90 stopinj. Za posebne aplikacije je mogoče zagotoviti orodje po meri za doseganje drugih kotov, vključno z ostrimi in topimi krivinami. Naša tovarna v Adewo Automation Equipment Co., ltd. lahko zagotovi orodje po meri za izpolnjevanje posebnih zahtev.
Vprašanje 5: Kako samodejni krivec zagotavlja, da so krivine v pravilnem položaju vzdolž vodila?
Odgovor: Samodejni upogibni mehanizem uporablja mehanizem za natančno podajanje, da premakne jekleno vodilo v pravilen položaj za vsak upogib. Podajalni mehanizem poganja servo motor, krmili pa ga CNC sistem stroja. Položaj pomika je programiran za vsak upogib, servo krmiljenje z zaprto zanko pa zagotavlja, da je pravilo natančno postavljeno. Stroj uporablja tudi sistem zaznavanja za zaznavanje sprednjega roba vodila in za preverjanje položaja podajanja.
Funkcija upogibanja avtomatskega krivalca je prefinjen sistem, ki združuje natančno mehaniko, napredno servo krmiljenje in inteligentno programsko opremo za natančno oblikovanje jeklene linije. Natančnost upogibne funkcije je določena z natančnostjo podajalne in upogibne osi, geometrijo orodij, učinkovitostjo algoritma za kompenzacijo vzmeti ter strogostjo programa preverjanja in vzdrževanja. Osnovni model Auto Bender podjetja Adewo Automation Equipment Co., ltd. je zasnovan tako, da zagotavlja najvišjo raven natančnosti in ponovljivosti, kar izdelovalcem matric omogoča samozavestno izdelavo visokokakovostnih matric.
Če želite izboljšati natančnost in učinkovitost svojih postopkov izdelave jeklenih linij, vas vabimo, da izveste več o našem osnovnem modelu Auto Bender. Naša ekipa strokovnjakov je na voljo za razpravo o vaših posebnih zahtevah in za prikaz, kako lahko naš stroj izpolni vaše potrebe.
Kontaktirajte Adewo Automation Equipment Co.,ltd. danesče želite izvedeti več o našem osnovnem modelu Auto Bender in kako lahko izboljša vašo natančnost izdelave.
