Kako narediti matrice za papirnate vrečke

Papirnate vrečke so povsod – v trgovinah z živili, maloprodajnih trgovinah, blagajnah za domov. Toda za vsako čisto, dobro prepognjeno papirnato vrečko je orodje, ki ga večina ljudi nikoli ne vidi: kocka. Matrica za papirnate vrečke je plošča iz vezanega lesa z ostrimi jeklenimi vodili (rezalno pravilo) in merili za gubanje, nastavljenimi v lasersko izrezane reže. Ko ga pritisnete na papir, z enim samim potegom izreže obliko vrečke in ustvari pregibne linije.

Če se ukvarjate s pakiranjem, lahko poznavanje načina izdelave teh matric – in kako jih izdelati hitreje in natančneje – resnično spremeni vašo proizvodnjo. Ta vodnik vas korak za korakom vodi skozi celoten postopek izdelave matrice.

Kako narediti matrice za papirnate vrečke

Preden preidemo na korake, razjasnimo, kaj pravzaprav gradite.

Matrica za papirnate vrečke je jeklena matrica. Ima tri glavne dele:

- Die board: debela vezana plošča, običajno 12–18 mm, izdelana iz brezovega ali javorjevega furnirja. Biti mora močna, ravna in stabilna, ker bo kakršna koli deformacija odvrgla celotno matrico.

- Pravila rezanja: tanka jeklena rezila, običajno debeline 2 pt ali 3 pt, ki režejo papir.

- Pravila za gubanje: krajša, topa pravila, ki pritisnejo pregibne črte v papir, ne da bi ga rezali.

Oblikovalec ustvari postavitev matrice v programski opremi CAD (AutoCAD, Illustrator ali Cimex) z uporabo različnih barv ali plasti za ločevanje linij rezanja od linij gubanja. Datoteka se izvozi kot DXF ali DWG - standardni formati za programsko opremo za izdelavo matric. Nato se postopek premakne v delavnico.

Materiali in osnovne zahteve

Preden začnete, se prepričajte, da imate:

- Rezalna plošča: 12–18 mm lasersko obdelana vezana plošča (breza ali javor)

- Rezalna vodila: jeklena vodila 2pt (0,71 mm) ali 3pt (1,07 mm)

- Pravila za gubanje: običajno 2 ali 3 točke, krajša od pravil za rezanje

- Gumijasti material za izmet: gumijasti trakovi, nameščeni okoli pravil, da potisnejo papir po rezanju

- Oblikovalska datoteka CAD: format DXF ali DWG

- Laserski rezalni stroj (ali dostop do njega)

- Oprema za krivljenje ravnil (ročna ali avtomatska)

- Stroj za rezanje mečkanja

Postopek po korakih

1. korak: Pripravite načrt matrice

Vse se začne pri oblikovanju. Potrebujete risbo CAD, ki natančno prikazuje, kje bo torba odrezana in kje bo zložena. Zamislite si to kot načrt poti za kocko.

- Potrdite slog vrečke, velikost, debelino papirja in zgibno strukturo.

- Ustvarite ali prejmite datoteko CAD v formatu DXF ali DWG.

- Jasno označite tri vrste črt: črte za rezanje (polne), črte za gubanje (črtkane ali črtkane) in črte za luknjanje, če je potrebno.

- Še enkrat preverite svoje dimenzije. Majhna napaka v dizajnu postane velika napaka v matrici.

2. korak: uvozite zasnovo in nastavite parametre

Ko je načrt pripravljen, uvozite datoteko DXF v programsko opremo za lasersko rezanje.

- Nastavite merilo in izhodiščno točko.

- Preslikajte plasti, tako da programska oprema ve, katere črte režejo in katere gubajo.

- Vnesite debelino rezalne plošče in vrsto materiala.

- Nastavite moč laserja, hitrost rezanja in kompenzacijo zareza.

"Zarez" je širina reže, ki jo laser zažge v ploščo. To je kritično. Če je reža preširoka, bo pravilo ohlapno in se lahko med stiskanjem izvleče. Če je reža preozka, se lahko plošča zvije ali celo razcepi. Standardne širine reže so 2 pt (približno 0,71 mm) ali 3 pt (približno 1,07 mm).

3. korak: Naložite in poravnajte rezilno ploščo

Ploščo iz vezanega lesa postavite na mizo stroja. Poravnajte ga z ničelno točko in ga varno pritrdite. Deska, ki se med rezanjem premika, pomeni uničeno matrico. Večina sodobnih strojev uporablja sondo ali sistem samodejnega sledenja za prilagoditev majhnim spremembam debeline plošče, pri čemer ohranja laser na dosledni razdalji.

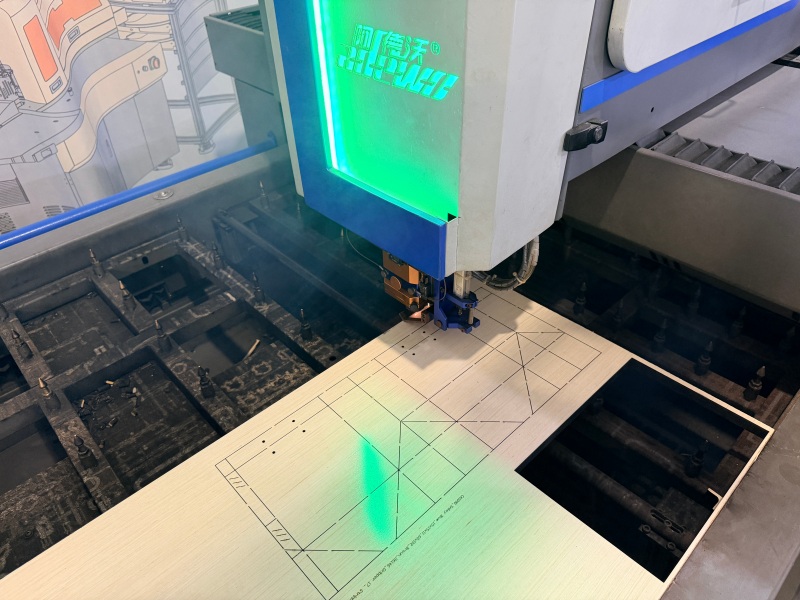

4. korak: Lasersko izrežite rezilno ploščo

Tu začne kocka dobivati ​​obliko. CO2 laser vžge natančne reže v vezan les vzdolž linij rezanja in gubanja.

- Zaženite program rezanja in spremljajte prvih nekaj rež.

- Preverite, ali širina in globina reže ustrezata vašim specifikacijam.

- Pazite na mostove—majhne neobrezane odseke, ki držijo rezilno desko skupaj med tesno razporejenimi pravili.

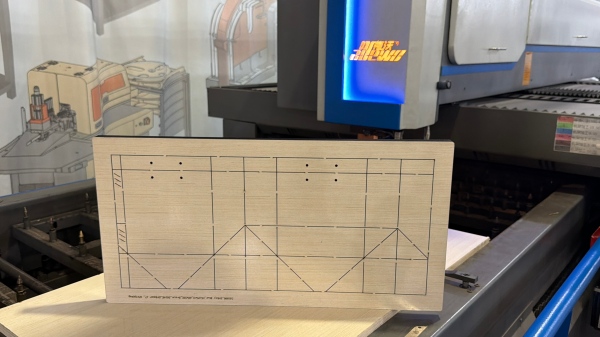

- Po rezanju odstranite odpadni material in preglejte ploščo.

Laser ne prereže do konca. Zažge dovolj globoke reže, da varno drži pravila, medtem ko pusti spodnji del plošče nedotaknjen.

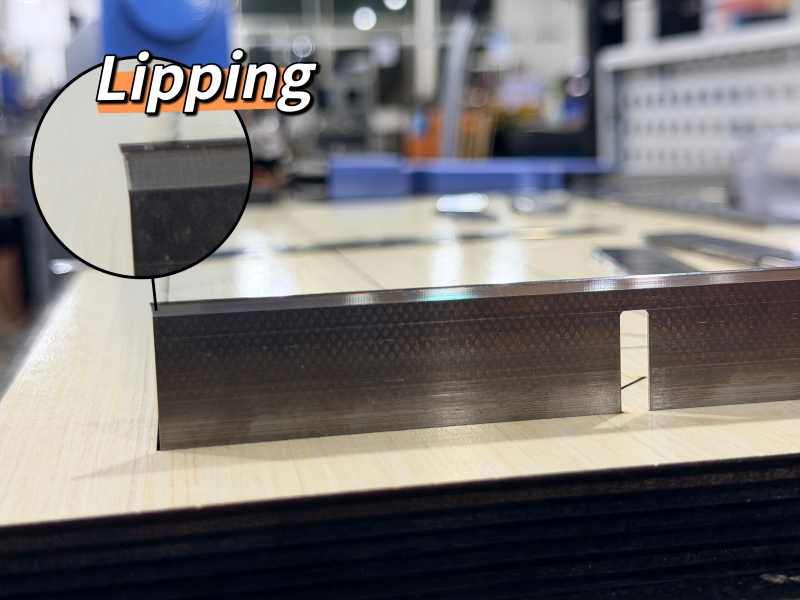

5. korak: Jeklena pravila za upogibanje in rezanje

Zdaj morate jeklena pravila oblikovati tako, da se ujemajo z zasnovo matrice. Pravila rezanja so ostra rezila; pravila za gubanje so topa in nekoliko krajša.

- Izberite pravilno debelino in višino pravila za vašo rezalno desko.

- Upognite pravila, da se ujemajo s krivuljami in vogali v načrtu CAD.

- Vsako pravilo odrežite na zahtevano dolžino.

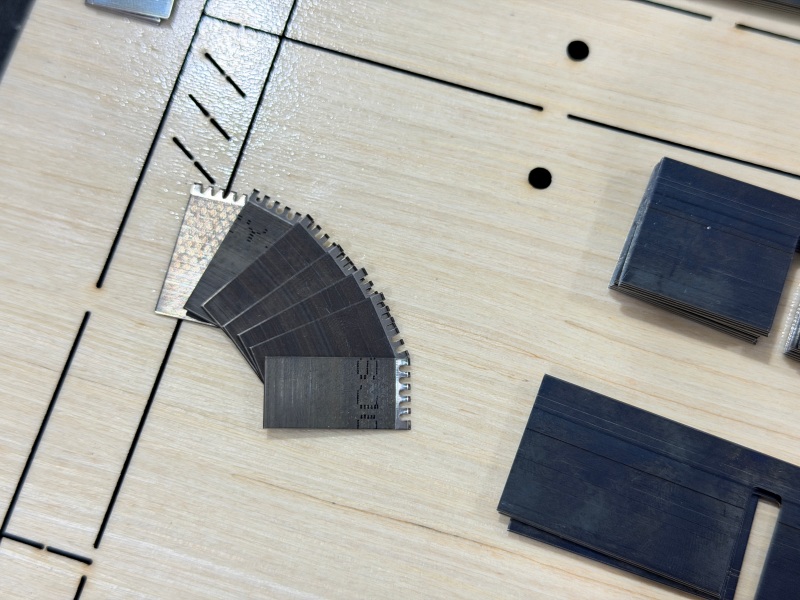

- Pri zapletenih oblikah boste morda morali premostiti (zarezati) pravila na točkah napetosti, da preprečite razpoke.

V trgovinah z ročnimi izdelki se to naredi z upogibalko in rezalnikom. V naprednejših trgovinah avtomatski upogibni stroj upravlja celoten postopek iz digitalne datoteke, pravila za upogibanje in rezanje z veliko manj ročnih napak.

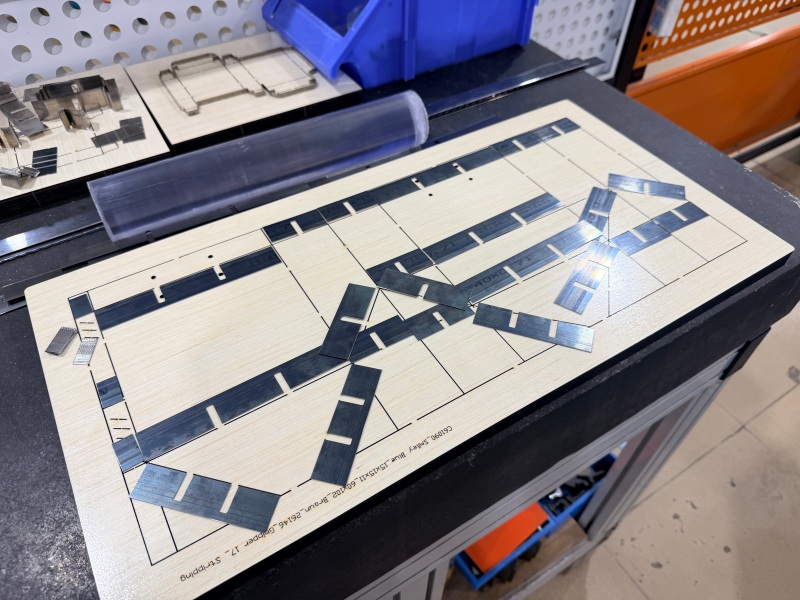

6. korak: Vstavite pravila za rezanje in gubanje

Ko je plošča izrezana in oblikovana pravila, je čas, da sestavite kocko.

- V reže vzdolž rezalnih linij vstavite rezalna pravila.

- Vzdolž pregibnih linij vstavite pravila za gubanje.

- Preverite, ali je vsako pravilo nameščeno na pravilni višini in se tesno prilega svoji reži.

- Prepričajte se, da so vsa pravila enaka. Pravilo, ki je previsoko, bo zarezalo pregloboko; tisti, ki sedi prenizko, bo popolnoma zgrešil papir.

Ta korak se pogosto imenuje "vstavljanje pravila" ali "sestavljanje matrice". To je delo s podrobnostmi, toda pravilna izvedba pomeni razliko med čistim in neurejenim rezom.

7. korak: Dodajte gumo/izmetni material

Ko so pravila vpisana, potrebujete gumo. Gumijasti trakovi so nameščeni okoli pravil, nekoliko višje od rezalnega roba. Njihovo delo je preprosto: ko matrica pritisne navzdol in reže papir, guma potisne papir nazaj z matrice, da se ne prime.

- Enakomerno namestite gumijaste trakove okoli vseh pravil.

- Prepričajte se, da guma leži višje od roba pravila.

- Prepričajte se, da guma ne blokira nobenih rezalnih ali gubalnih območij.

- Preizkusite izmet tako, da pritisnete kos papirja na matrico in ga dvignete.

8. korak: preizkusite, preglejte in dokončajte

Preden gre matrica v proizvodnjo, jo morate preizkusiti.

- Izvedite testni rez na dejanskem materialu papirnate vrečke.

- Preverite kakovost reza: Ali so rezi čisti? Ali je papir popolnoma prerezan?

- Preverite kakovost gub: Ali je papir čisto prepognjen vzdolž gub? Vsakršno razpokanje ali trganje pomeni, da je treba prilagoditi pravila mečkanja.

- Preverite izmet: Ali se papir gladko sprosti iz matrice?

- Po potrebi prilagodite vsa pravila ali gumo.

- Ko je vse pravilno, očistite matrico, jo označite z vrsto in velikostjo vrečke ter jo pravilno shranite.

Priporočeni stroji – za hitrejši in doslednejši postopek

Pri izdelavi matrice za papirnate vrečke so glavni koraki opreme rezanje rezalne plošče, upogibanje jeklenih vodil in priprava gubalnih vodil. Adewo ponuja tri stroje, ki pokrivajo te stopnje. Vsakega se lahko uporablja ločeno ali kot del majhne proizvodne linije.

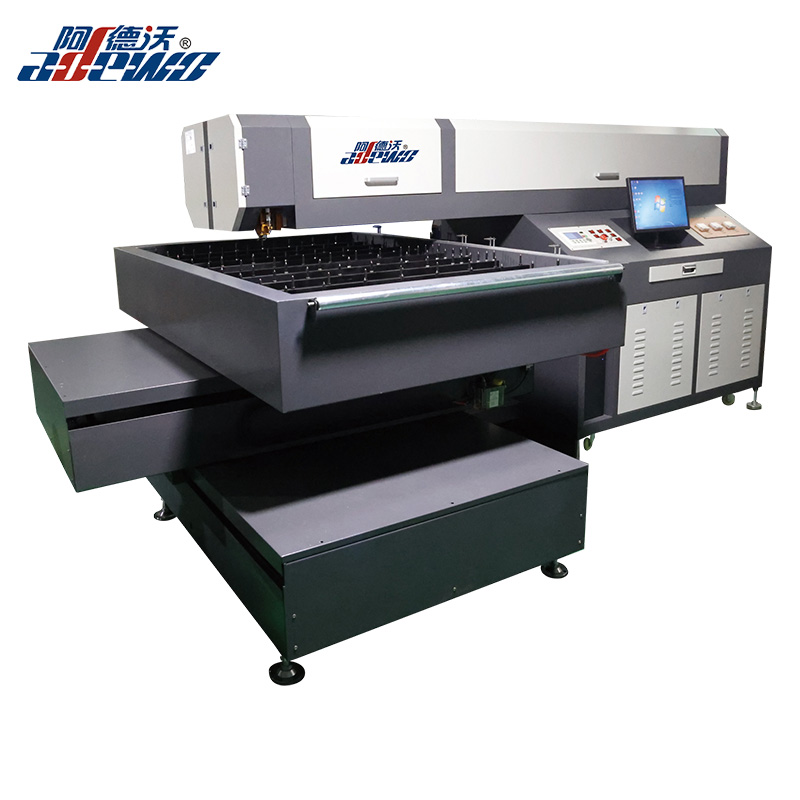

1. ADW-LC600 Laserski rezalni stroj s fiksno glavo

Ko je zasnova matrice pripravljena, je prvi proizvodni korak rezanje matrice. ADW-LC600 je laserski rezalni stroj, zasnovan za to delo.

Uporablja fiksno lasersko glavo in premično mizo, zaradi česar je rezanje stabilno. Uvoženi brušeni pogon s krogličnim vijakom dodaja vzdržljivost in visoko natančnost, medtem ko križna struktura podpira dolgotrajno delovanje. Rezalni sistem s samodejnim sledenjem omogoča rezanje različnih debelin plošč v enem prehodu, ogledalo in lečo pa je enostavno zamenjati in očistiti. Lahko obdeluje vezane plošče od 6 mm do 22 mm, kot tudi PVC plošče, akril in jeklo pod 3 mm.

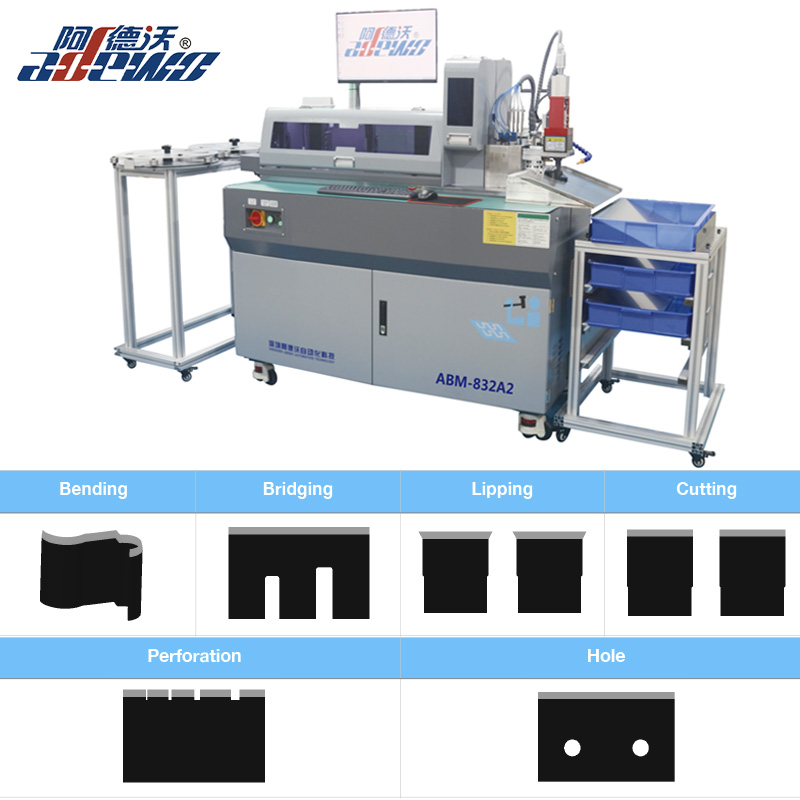

2. ABM-832A2 Samodejni upogibni stroj

Ko je izrezovalna plošča odrezana, je treba jeklena vodila upogniti in odrezati, da se ujemajo z obliko papirnate vrečke. ABM-832A2 avtomatizira ta korak.

Združuje krivljenje in rezanje v eni operaciji, zaradi česar je postopek varnejši in učinkovitejši. Orodje z več luknjači ponuja možnosti izbire, kot so robovi, rezi v kalupe, premostitve, luknje ali perforacije, vsako orodje pa je neodvisno in ga je enostavno zamenjati. Dvojne spone s podajanjem vodila vijaka omogočajo neprekinjeno delovanje, pametna programska oprema pa je enostavna za uporabo z več jezikovnimi možnostmi. Podpira debeline ravnil od 0,45 mm do 1,05 mm in višine ravnil od 8 mm do 32 mm.

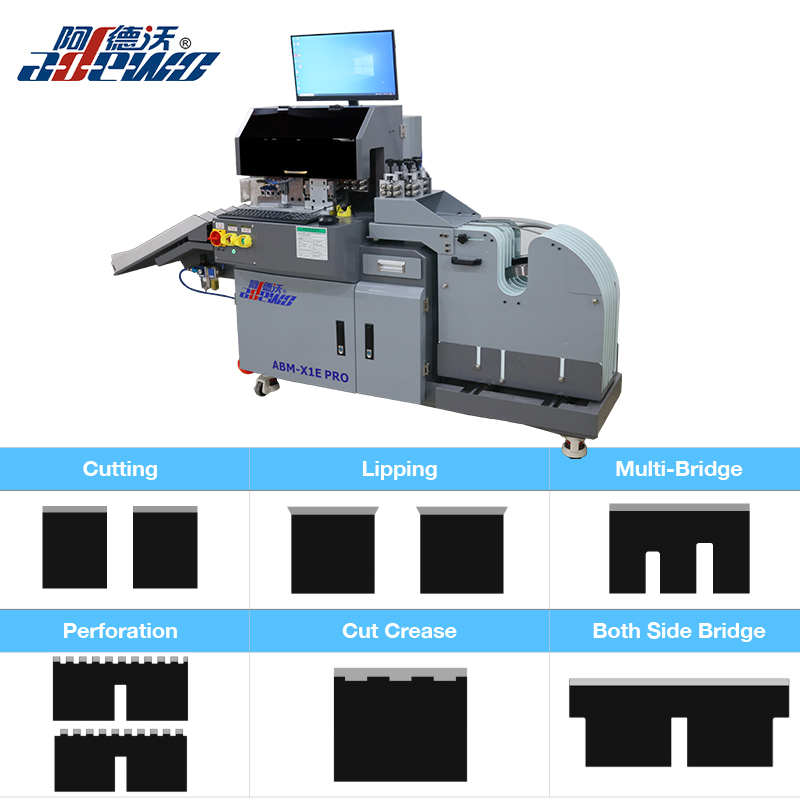

3. ABM-X1E PRO Stroj za rezanje po dolžini

Pravila mečkanja so pomembna za čiste gube na papirnatih vrečkah. ABM-X1E PRO pomaga natančno pripraviti pravila za gubanje in povezane funkcije.

Programska oprema samodejno prepozna različne dolžine, tako da vam jih ni treba razvrščati ročno. Orodja so prilagodljiva, vključno z možnostmi za pravilo za odstranjevanje in lasersko gubo 4pt/8pt. Vsako orodje je neodvisno in enostavno za zamenjavo, servo motor pa skrbi za samodejno premostitev in samodejno rezanje. Širino perforacije in pregiba lahko nastavite s programsko opremo. Kaseta z več vodili vsebuje do sedem navitij jeklenega vodila, zaradi česar so spremembe enostavne in varne. Naprava podpira tudi angleško in kitajsko programsko opremo in ima majhen odtis.

Kdo bi moral razmisliti o teh strojih

- Trgovine, ki proizvajajo papirnate vrečke, redno umirajo in želijo skrajšati čas pretoka.

- Podjetja za embalažo, ki potrebujejo hitrejšo proizvodnjo matric za izpolnjevanje tesnih rokov dostave.

- Proizvajalci, ki iščejo večjo doslednost in ponovljivost med delovnimi mesti.

- Podjetja, ki načrtujejo povečanje proizvodnje matric za papirnate vrečke brez sorazmernega povečanja stroškov dela.

Zaključek

Izdelava matrice za papirnate vrečke je večstopenjski postopek, ki zahteva natančnost na vsaki stopnji – od oblikovanja CAD in laserskega rezanja do upogibanja, vstavljanja, gumiranja in testiranja. Napačen korak pri katerem koli od teh korakov pomeni, da matrica ne reže čisto, se ne mečka pravilno ali ni obstojna.

Dobra novica je, da je velik del tega postopka mogoče avtomatizirati. Če izdelujete matrice za papirnate vrečke in želite izboljšati hitrost, natančnost ali doslednost, je te stroje vredno raziskati. Lahko se obrnete na Adewo za predstavitev, specifikacije stroja ali tehnično podporo, prilagojeno vašim proizvodnim potrebam.
