Večfunkcijsko, natančno izdelovanje matrice: ABM-832B1 večnamenski avtomatski krivilni stroj

V industriji tiskanja embalaže, škatel za papir, barvnih škatel in izrezovanja natančnost in učinkovitost izrezovanja neposredno vplivata na kakovost nadaljnje proizvodnje izrezovanja. Ker tržno povpraševanje po izdelkih z majhno serijo, več specifikacijami in zapleteno strukturirano embalažo še naprej narašča, se tradicionalna metoda zanašanja na ročno delo za dokončanje postopkov, kot so krivljenje, označevanje in rezanje, postopoma sooča s težavami, kot so nizka učinkovitost, visoki stroški dela in nestabilna natančnost obdelave.

I. Kaj je ABM-832B1?

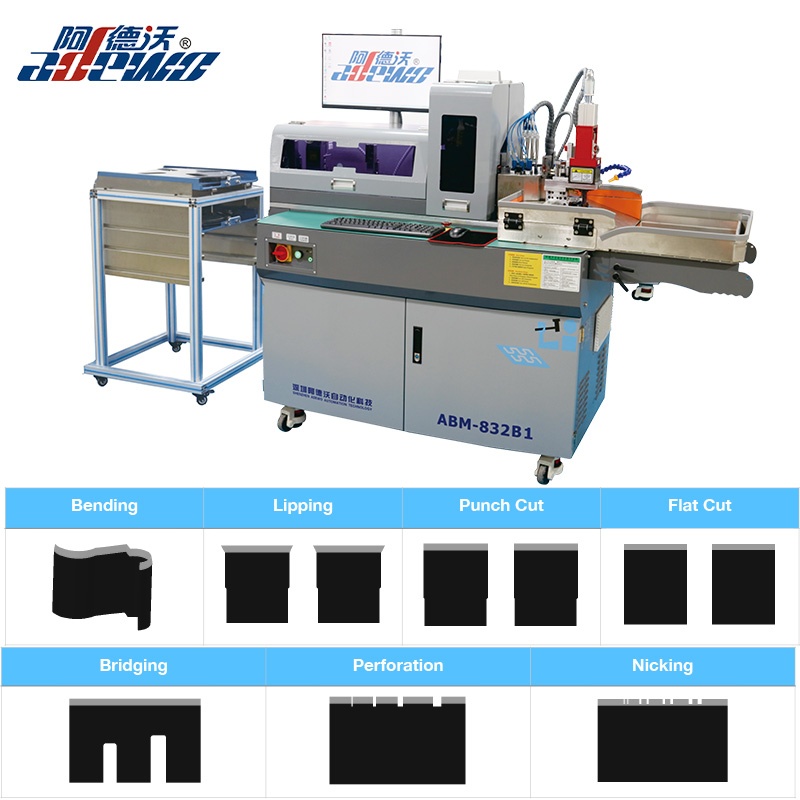

ABM-832B1 je večnamenski avtomatski krivilni stroj, razvit za industrijo izrezovanja. Uporablja se predvsem za samodejno podajanje, upogibanje, označevanje, rezanje in s tem povezano obdelavo materialov za matrice v skladu s projektno dokumentacijo.

V primerjavi s tradicionalnim ročnim delovanjem lahko ta oprema integrira več postopkov izrezovanja v en stroj, s čimer zmanjša napake, ki jih povzročajo ponavljajoče se ročne meritve, pozicioniranje in obdelava.

Oprema podpira višine rezil od 8 do 32 mm in lahko sprejme rezila različnih debelin, kot so 0,45 mm, 0,53 mm, 0,71 mm in 1,05 mm. Parametre obdelave je mogoče nastaviti prek programske opreme, da bolje ustrezajo potrebam obdelave različnih izdelkov za izsekavanje.

II. Večfunkcijska integracija: En stroj opravi več postopkov obdelave.

Osnovne funkcije opreme vključujejo:

Upogibanje, zarezovanje, robovi in ​​brezšivno izrezovanje (izrez v kalup) in premostitev, ravno rezanje in luknjanje/perforacija (neobvezno)

Z uporabo večnamenske kombinacije matrice za izsekavanje je mogoče izbrati ustrezne metode obdelave glede na različne strukture matrice, kar zmanjša spremembe v procesu med različnimi opremami. Integrirana zasnova funkcij upogibanja in striženja ne le izboljša učinkovitost obdelave, ampak tudi zmanjša varnostna tveganja med ročnim delovanjem.

III. Visoko natančno podajanje za izpolnjevanje potreb kompleksnega strojnega izrezovanja. Za proizvodnjo izrezovanja je natančnost podajanja ključni dejavnik, ki vpliva na kakovost končne obdelave.

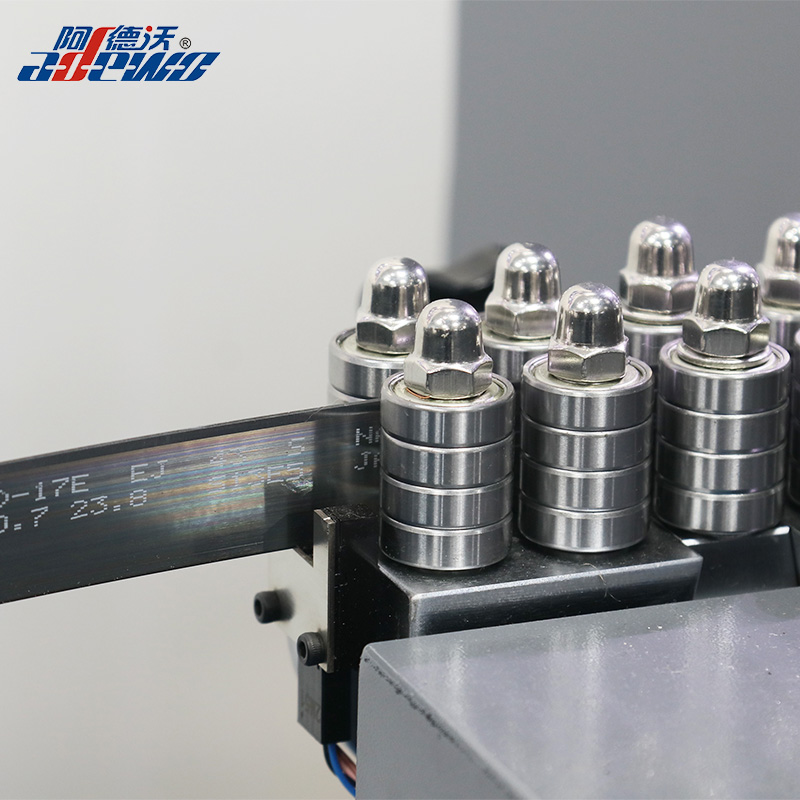

ABM-832B1 uporablja sistem samodejnega podajanja z natančnostjo podajanja ±0,03 mm, najmanjšo dimenzijo upogiba 1,5 mm spredaj in najmanjšo dimenzijo upogiba 1,0 mm zadaj.

Medtem pa oprema podpira več velikosti pik, pri čemer najmanjša velikost pike doseže 0,2 mm. Širino in globino pik lahko nastavite s programsko opremo. To pomeni, da je pri delu s kompleksnimi linijami, zapletenimi strukturami in različnimi velikostmi kalupov za izsekovanje obdelavo mogoče nadzorovati z digitalnimi parametri, kar zmanjša odstopanja dimenzij, ki jih povzroča ročno upravljanje.IV. Neposredna podpora za datoteke DXF in DWG poenostavi postopek izdelave kalupov za izsekavanje. Sodobna proizvodnja za izsekavanje je vedno bolj odvisna od digitalnega oblikovanja.

ABM-832B1 podpira formata datotek DXF in DWG, kar omogoča integracijo z običajnimi delovnimi poteki oblikovanja izsekov.

Osnovni potek dela je mogoče povzeti na naslednji način:

Oblikovalske datoteke → Uvozi obdelovalne podatke → Nastavitve parametrov programske opreme → Samodejno podajanje → Samodejno krivljenje/označevanje/rezanje → Celotno izrezovanje

Metode digitalne obdelave lahko zmanjšajo ponavljajoče se naloge, kot so tradicionalne ročne meritve, označevanje in pozicioniranje, kar omogoča postopen prehod iz ročnih operacij, ki temeljijo na izkušnjah, na standardizirano in avtomatizirano proizvodnjo.

V. Samostojni kalup design naredi vzdrževanjeenin zamenjavaent more priročno.

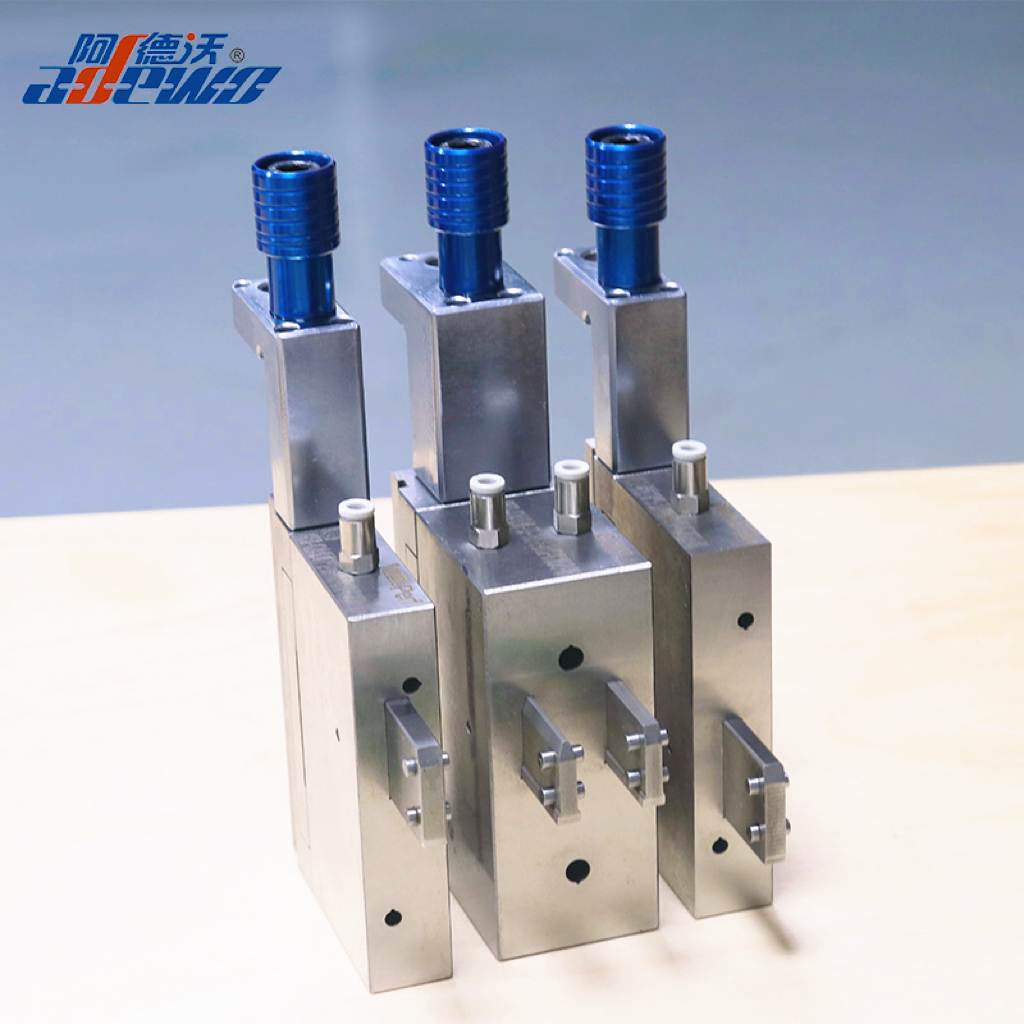

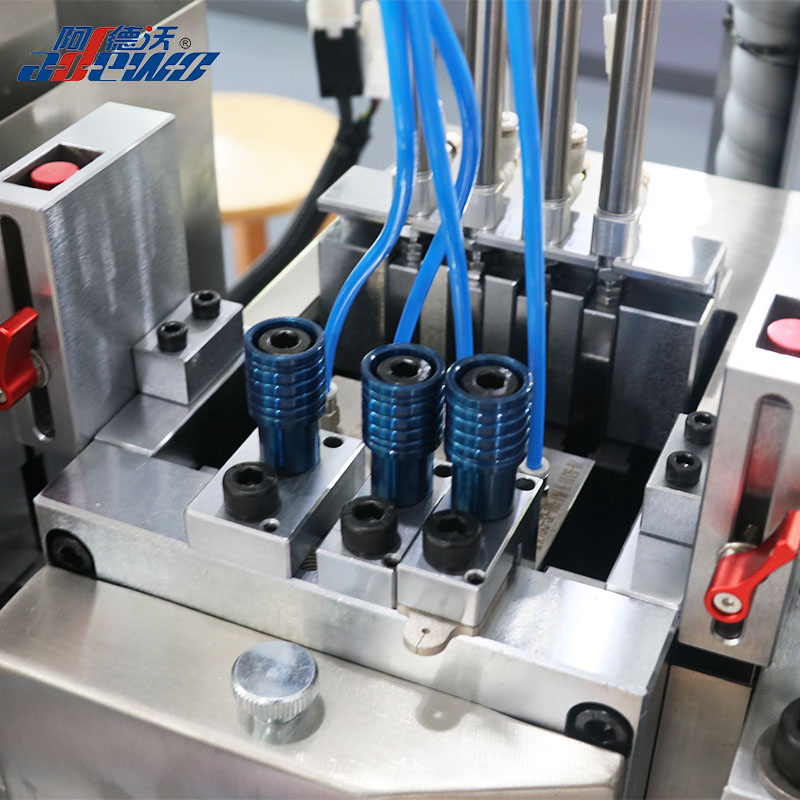

Kar zadeva strukturo opreme, ima ABM-832B1 neodvisno zasnovo kalupa, različna orodja za obdelavo pa je mogoče zamenjati glede na proizvodne potrebe.

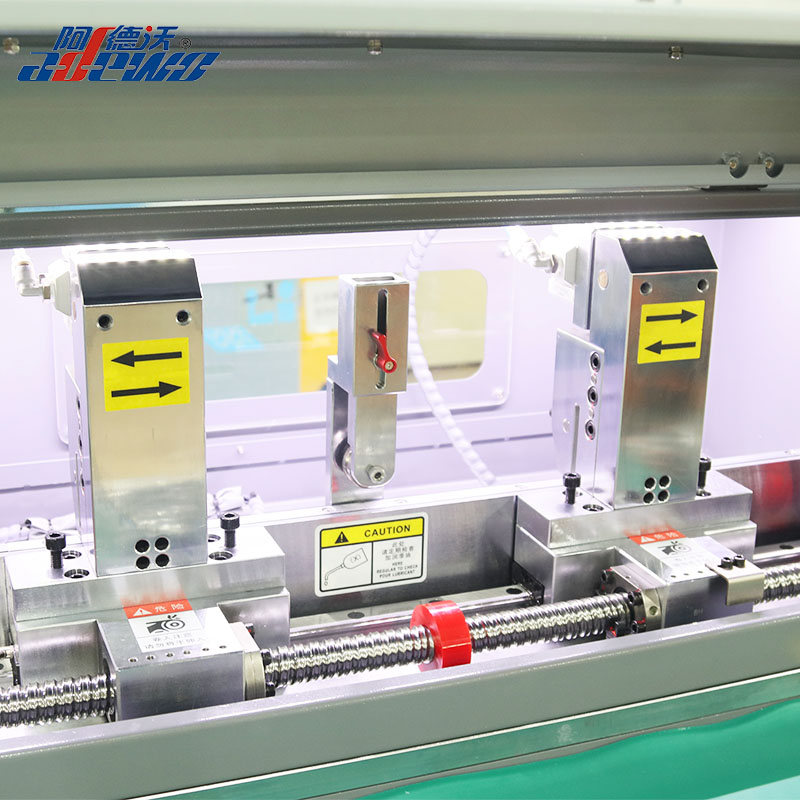

Medtem je oprema opremljena s servo motorjem Panasonic, z dvojnimi sponkami in neprekinjeno podajalno strukturo vodilne tirnice pa lahko doseže stabilnejšo neprekinjeno obdelavo.

Proizvajalcem izrezovalnikov neodvisna struktura orodij ne le olajša vsakodnevno vzdrževanje, temveč omogoča tudi hitro prilagoditev obdelovalnih orodij glede na različne zahteve izdelka.

VI. Miniaturiziran dizajn, izdelek za uravnoteženjeionska učinkovitost in prostoruporaba

Za male in srednje velike tovarne za izrezovanje in podjetja za pakiranje je pri nakupu pomemben dejavnik tudi površina, ki jo zaseda oprema.

Skupne dimenzije ABM-832B1 so približno:

2600 × 750 × 1600 mm (dolžina × širina × višina)

Stroj tehta približno 480 kg in ohranja sorazmerno kompaktno postavitev, hkrati pa vključuje več procesnih funkcij, kar lahko podjetjem pomaga zmanjšati prostor, ki ga zasedajo v proizvodnji.

Za podjetja, ki morajo izboljšati svoje zmogljivosti izrezovanja v omejenem tovarniškem prostoru, ima ta "miniaturizirana + večnamenska" zasnova določeno praktično vrednost. Pomembni parametri: višina noža 8-32

Debelina rezila 1, 1,5, 2, 3 pt

Najmanjši upogibni radij na sprednji strani je 1,5, najmanjši upogibni radij na zadnji strani je 1,0, natančnost podajanja je 0,03, upogibna ravnost pa ±0,2.

Osnovne funkcije: upogibanje, premostitev, brezšivno prebijanje, ravno rezanje, kljunasto rezanje, pikiranje. Izbirni dodatki: prebijalni zobje in prebijanje.

VII. Avtomatizirana oprema za izsekavanje postaja pomembna usmeritev za izboljšanje učinkovitosti v industriji.

Kot embalažna industrijase premika k personalizaciji, majhnim serijam, raznolikosti in hitri dostavi, se tradicionalni proizvodni model, ki temelji na ročnem izrezovanju, sooča z vse večjimi pritiski na učinkovitost.

Vrednost avtomatske opreme za upogibanje ni samo »nadomeščanje ročnega dela«, ampak, kar je še pomembneje, naredi postopek izdelave matrice bolj stabilen in ga je mogoče nadzorovati prek digitalnih datotek, samodejnega podajanja in standardiziranih parametrov obdelave.

ABM-832B1 združuje več funkcij, kot so upogibanje, zarezovanje, rezanje, premostitev in stiskalna tačka, skupaj z natančnostjo podajanja ±0,03 mm in podporo za datoteke DXF in DWG, kar proizvajalcem izrezovalnikov zagotavlja kompaktnejšo in učinkovitejšo rešitev za avtomatizirano obdelavo.

Za podjetjaV želji po zmanjšanju odvisnosti od ročnega dela, izboljšanju učinkovitosti izdelave kalupov in nadaljnjem napredku avtomatizacije proizvodnje bo ta vrsta večnamenske avtomatske opreme za upogibanje postala pomembna možnost za povečanje proizvodne zmogljivosti.
