Kaj točno omogoča obdelavo z izrezovanjem za doseganje tako natančnega oblikovanja?
Zakaj se mora vsak izsekani izdelek zanašati na rezalno matrico?
Čeprav se morda zdi, da gre za preprost postopek rezanja,izdelava matriceje pravzaprav sama duša izrezovanja.
1. Rezalna matrica je v bistvupredlogo za oblikovanje izdelka.
V postopkih izrezovanja se konture izdelkov, premeri lukenj, pregibne linije in vzorci izrezov reproducirajo z geometrijo rezalnega roba matrice; stiskalnica zagotavlja samo navpično silo, končne dimenzijske tolerance in kakovost robov pa so odvisne od natančnosti izdelave matrice.
2. Rezalna matrica neposrednodoloča dimenzijsko natančnostinstopnja donosakončnega izdelka.
Številna odstopanja od serije do serije, robovi in težave z odkrušanjem je mogoče izslediti nazaj do same rezalne matrice.
Ostrina robov, trdota in odstopanje obrisov — neposredno vplivajo na konsistenco dimenzij serije, nastanek robov in tveganje odkruškov.

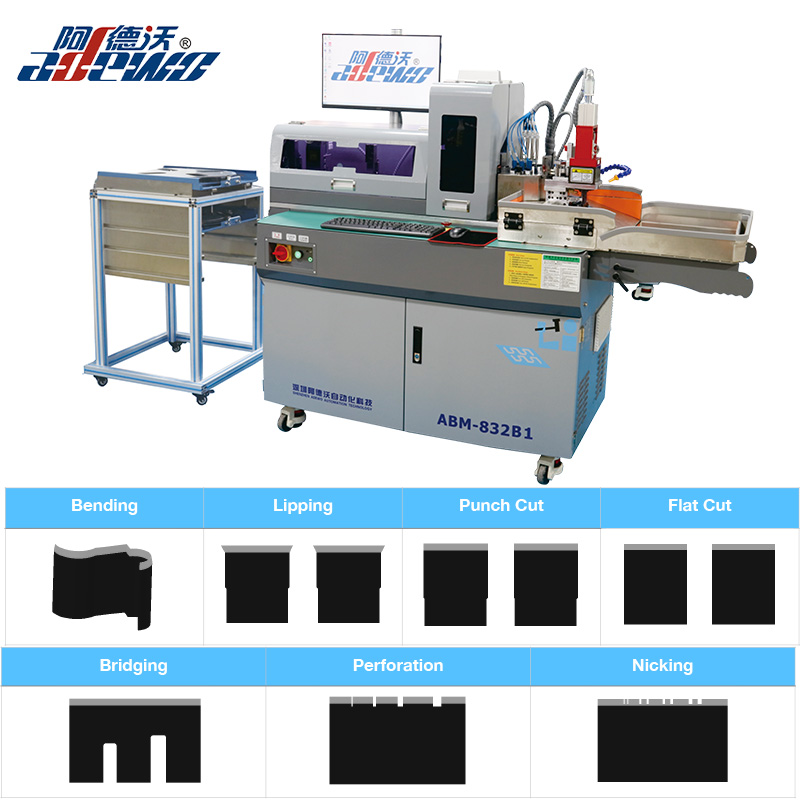

Naša serija krivilnikov z ukrivljenimi rezili (A1, B1, A2580) zagotavlja kakovost matrice z naslednjimi tehničnimi značilnostmi:
· Natančnost hranjenja:Polžaj z dvojno objemkomehanizem s ponavljajočo natančnostjo pozicioniranja±0,03 mm, zagotavljanje doslednih koordinat točk upogiba;
·Enota za prebijanje: Modularna zasnova matrice z nastavljivo zračnostjo (združljivo z debelino vodila 0,45–1,05 mm).
· Upogibno oblikovanje:Servo krmiljen upogibni kotzupogibna ravnost 0,2 mm, v paru zhitro zamenljiva notranja gredza prilagoditev različnim debelinam in premerom rezil.
·Specializirane funkcije:
B1 vključuje postajo za zarezovanje z nastavljivo globino (najmanj0,2 mm) za predgubanje v embalaži;

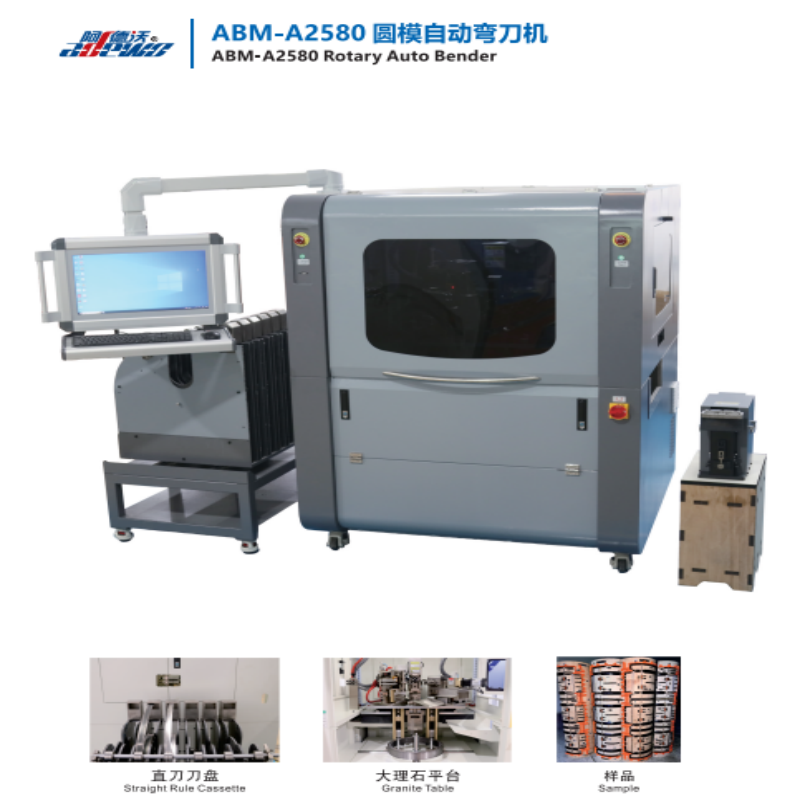

A2580 je prilagojen za rotacijske matrice, ki podpirajo višino rezila od22 do 30 mm, s samodejnim izvajanjem prebijanja mostov, lipinga in drugih kompleksnih funkcij.
3. Rešitve, specifične za material:
· Mehka pena → uporabite matrico visoke trdote, da preprečite zrušitev zaradi stiskanja;
· Izjemno tanke folije → zahtevajo višino robov robov ≤ 0,01 mm, kar je mogoče doseči z našim izbirnim postopkom natančnega brušenja.
Ko je matrica nastavljena, serija za serijodimenzijsko odstopanje se vzdržuje znotraj ±0,1 mm, znapaka ponovljivosti < 0,05 mm, kar bistveno odpravlja variabilnost ročnega rezanja.
Naše rešitve, primerne tako za prototipe kot za množično proizvodnjo, skrajšajo čas menjave in skrajšajo dobavne cikle.
